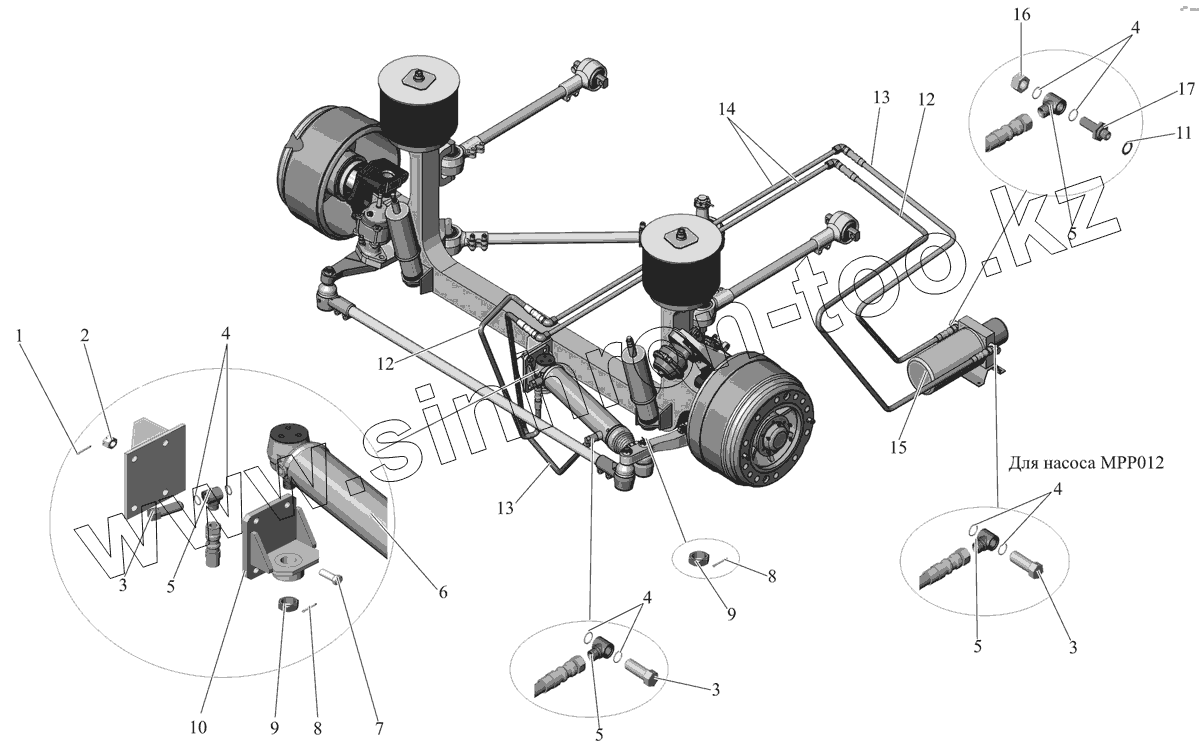

Каталог запасных частей к технике: АМАЗ МАЗ-107 (2011). Установка гидросистемы управления третьей осью 107-3420001

Тип техники

Марка

Модель

Схема

1

2

3

3

3

4

4

4

4

5

5

5

5

6

7

8

8

9

9

10

11

12

12

13

13

13

14

15

15

15

16

17

Позиция на иллюстрации	Заводской номер детали		Название детали
1	258040		Шплинт 3,2х25
2	250870		Гайка М14х1,5-6Н
3	64221-3408017		Болт приводной
4	018-022-25-2-3		Кольцо
5	64221-3408016		Наконечник
6	ШНКФ453429.075		Цилиндр гидравлический
7	371806		Болт 2М14х1,5-6gх40
8	258069		Шплинт 5х36
9	251035		Гайка М24х2-6Н
10	103002-3403190		Кронштейн
11	375992		Шайба 16
12	64221-3408013		Шланг
13	5335-3408009-10		Шланг
13	РВД.12.25.20.650-Т/Хл		Шланг
14	107065-3420090		Трубопровод
15	МРР012		Гидронасос электрический
15	К1-С97-D0-Е31-А1Y-19-S03-01-G07-N03-Е07Z.ОС		Гидронасос электрический
15	К1-С97-Е0-Е31-А1Y-14-S03-01-G07-N03-Е07Z.ОС		Гидронасос электрический
16	152-3407323-60		Гайка
17	107060-3420322		Фланец нагнетающий

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
