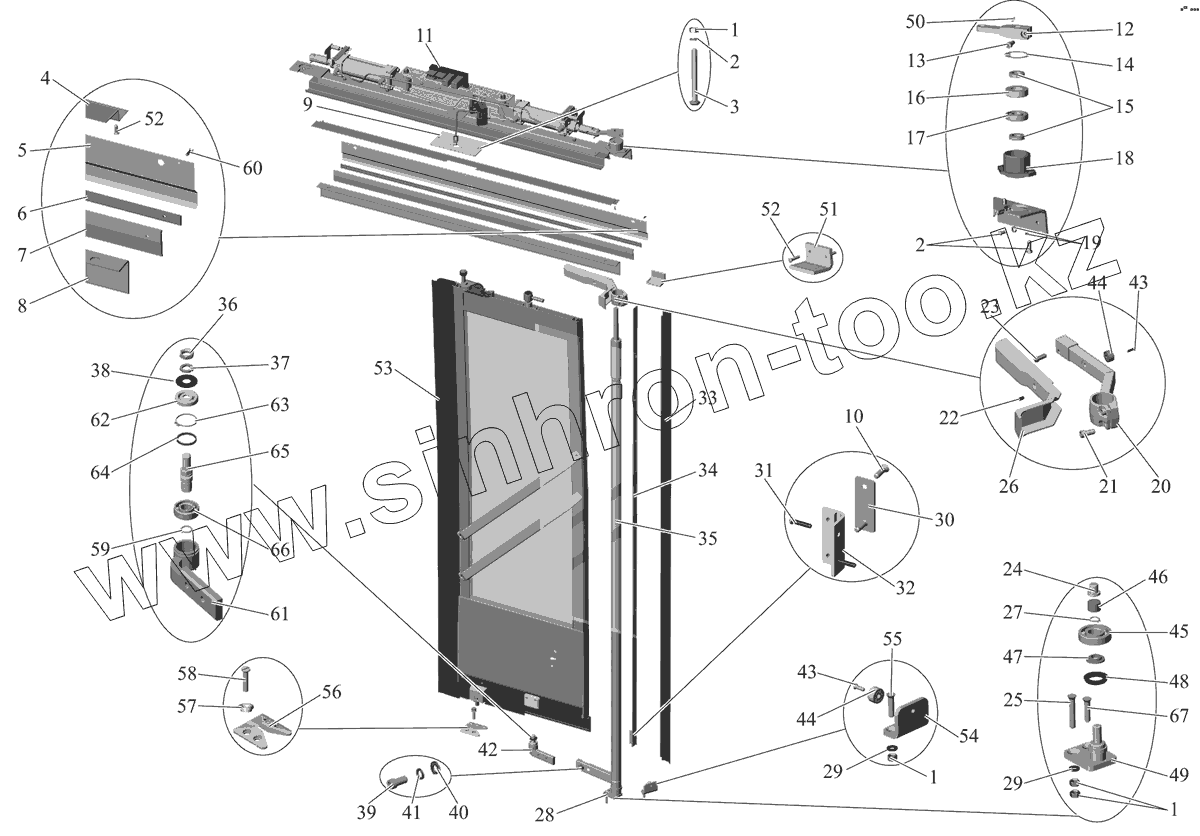

Каталог запасных частей к технике: АМАЗ МАЗ-107 (2011). Установка дверей 101-6100003
/115.gif)
1
1
1
2
2
3
4
5
6
7
8
9
9
10
11
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
25
25
26
26
27
28
29
29
30
31
32
33
33
34
35
35
36
37
38
39
40
41
42
42
43
43
44
44
45
46
47
48
49
50
51
52
52
53
53
53
53
53
53
54
55
56
57
58
59
60
61
61
62
63
64
65
66
67
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 250510 | Гайка М8-6Н | |
| 2 | 252155 | Шайба 8Л | |
| 3 | 210391 | Болт М8-6gх80 | |
| 4 | 101-6100032 | Планка | |
| 5 | 101-6100030 | Накладка | |
| 6 | 101-6107022 | Накладка | |
| 7 | 101-6107020 | Уплотнитель | |
| 8 | 101-6107024 | Кронштейн | |
| 9 | 104-6100034 | Основание | |
| 9 | 101-6100036 | Основание | |
| 10 | 233039-02 | Винт 2М5-6gх14 | |
| 11 | 101-6208010 | Механизм открывания двери | |
| 11 | 101-6108010 | Механизм открывания двери | |
| 12 | 101-6106220 | Рычаг | |
| 13 | 401033 | Винт М8-6gх20 | |
| 14 | 400413 | Кольцо | |
| 15 | Манжета2-020-1 | Манжета 2-020-1 | |
| 16 | 101-6106218 | Втулка | |
| 17 | 1204 | Подшипник 1204 | |
| 18 | 101-6106080 | Корпус | |
| 19 | 201456 | Болт М8-6gх20 | |
| 20 | 101-6106051 | Рычаг | |
| 20 | 101-6106050 | Рычаг | |
| 21 | 401042 | Винт М10-6gх25 | |
| 22 | 233064-01 | Винт 2М6-6gх14 | |
| 23 | 201458 | Болт М8-6gх25 | |
| 24 | 101-6106216 | Пята | |
| 25 | 231674-01 | Винт 2M86gx45 | |
| 25 | 401038 | Винт 2М8-6gх80 | |
| 26 | 101-6106211 | Кожух | |
| 26 | 101-6106210 | Кожух | |
| 27 | 101-6106214 | Наконечник | |
| 28 | 101-6106030 | Опора | |
| 29 | 252005 | Шайба 8 | |
| 30 | 101-6107059 | Накладка | |
| 31 | ВинтDIN7983-SТ4.2х19-С-Нтн.ч | Винт | |
| 32 | 101-6107010 | Кронштейн | |
| 33 | 101-6107027 | Уплотнитель | |
| 33 | 101-6107026 | Уплотнитель | |
| 34 | 101-6107030 | Накладка | |
| 35 | 101-6106011 | Стойка | |
| 35 | 101-6106010 | Стойка | |
| 36 | 250514 | Гайка М12-6Н | |
| 37 | 252007 | Шайба 12 | |
| 38 | 252157 | Шайба 12Л | |
| 39 | 401041 | Винт М10-6gх20 | |
| 40 | 252006 | Шайба 10 | |
| 41 | 252156 | Гайка М10-6Н | |
| 42 | 104-6106151 | Шарнир нижний | |
| 42 | 104-6106150 | Шарнир нижний | |
| 43 | 231603 | Винт 2М6-6gх12 | |
| 44 | 101-6106222 | Буфер | |
| 45 | 400538 | Кольцо В 12 | |
| 46 | 1201 | Подшипник 1201 | |
| 47 | 101-6106038 | Втулка | |
| 48 | Манжета1-032-1 | Манжета 1-032-1 | |
| 49 | 101-6106032 | Основание | |
| 50 | 378148 | Шпонка 2-6x6x50 | |
| 51 | 101-6106224 | Ограничитель | |
| 52 | ВинтDIN7981-SТ4.8х19-С-Н | Винт | |
| 53 | 101-6100101-20 | Дверь с внутренним замком | |
| 53 | 101-6100100-10 | Дверь с наружным замком | |
| 53 | 101-6100101-10 | Дверь с наружным замком | |
| 53 | 101-6100100-20 | Дверь с внутренним замком | |
| 53 | 101-6100100 | Дверь без замка | |
| 53 | 101-6100101 | Дверь без замка | |
| 54 | 101-6108080 | Кронштейн | |
| 55 | 231668 | Винт 2М8-6gх30 | |
| 56 | 101-6108120 | Ловитель | |
| 57 | 101-6108082 | Вставка | |
| 58 | ВинтDIN7982-SТ6.3х38-С-Н | Винт | |
| 59 | 400539 | Кольцо В15 | |
| 60 | ВинтDIN7982-SТ4.2х16-С-Н | Винт | |
| 61 | 104-6106153 | Корпус шарнира | |
| 61 | 104-6106152 | Корпус шарнира | |
| 62 | 101-6106120 | Чехол | |
| 63 | 400384-01 | Кольцо В28 | |
| 64 | 101-6106160 | Втулка | |
| 65 | 101-6106158 | Палец | |
| 66 | ШС-15 | Подшипник ШС-15 | |
| 67 | 231674-01 | Винт 2M86gx45 |
