Каталог запасных частей к технике: АМАЗ МАЗ-107 (2011). Цилиндр блокировки задней дополнительной оси 107-3014030

Тип техники

Марка

Модель

Схема

1

2

2

2

3

4

4

5

5

6

7

8

8.1

8.2

8.3

8.4

9

10

11

12

13

14

14

14

15

16

17

17

17

18

19

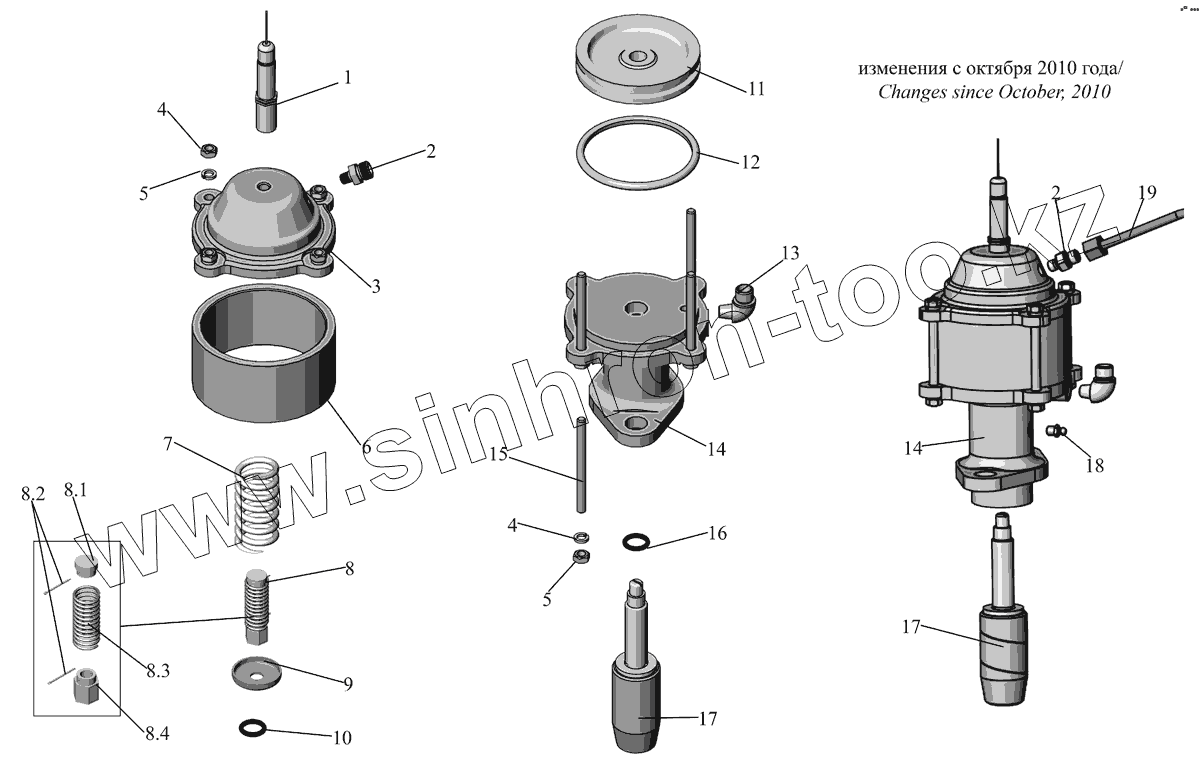

Позиция на иллюстрации	Заводской номер детали		Название детали
1	ВИМ18-N-8-250РС		Выключатель
2	379029-10		Штуцер ввертной 10КГ1/8"
2	404377		Штуцер ввертной 8М10х1
3	107-3014033		Крышка
4	250510		Гайка М8-6Н
5	252135		Шайба 8 Т
6	9398-3014034		Корпус
7	500А-2408034		Пружина
8	107065-3014050		Прижим
8.1	107065-3014053		Заглушка
8.2	258003		Шплинт 1,6х20
8.3	537-3509044		Пружина
8.4	107065-3014051		Втулка
9	9398-3014072		Стакан пружины
10	012-016-25-2-3		Кольцо
11	503Б-8505328		Прокладка
12	100-110-58-2-3		Кольцо
13	402957		Угольник ввертной 10 кг 1/4"
14	9398-3014035-01		Кронштейн
14	107065-3014035-01		Кронштейн
15	9398-3014038		Стяжка
16	020-025-30-2-3		Кольцо
17	9398-3012048		Палец
17	107065-3012048		Палец
18	1.1Ц6хр		Масленка 1.1 Ц6 хр
19	Трубка		Трубка полиамидная 6

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
