Каталог запасных частей к технике: АМАЗ МАЗ-107 (2011). Технологические люки пола 107-5113010

Тип техники

Марка

Модель

Схема

1

2

3

4

4.1

4.1.1

4.1.2

4.1.3

4.1.4

4.1.5

4.1.6

4.2

4.3

4.4

4.4

4.5

4.5

4.6

4.7

4.8

4.9

4.10

5

6

7

8

9

10

11

12

13

14

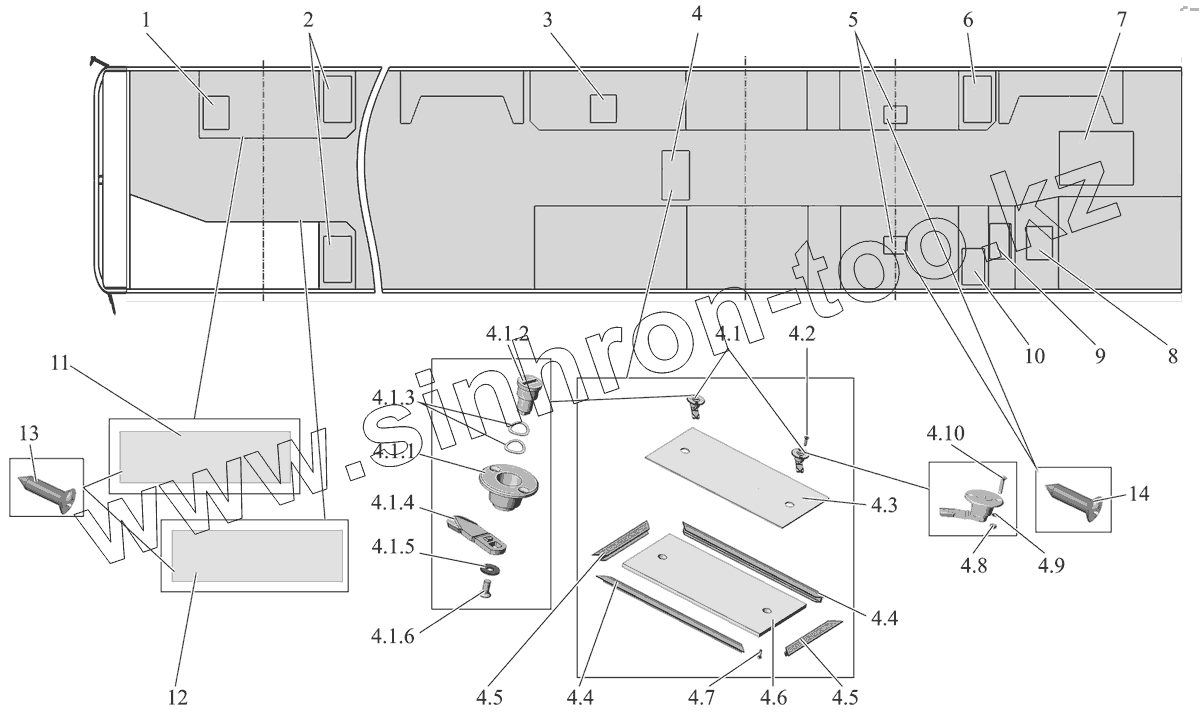

Позиция на иллюстрации	Заводской номер детали		Название детали
1	103-5113160		Крышка люка
2	103-5113100		Крышка люка
3	104-5113100-10		Крышка люка
4	103-5113300-10		Крышка люка
4.1	103-5113900		Замок
4.1.1	103-5113902		Корпус
4.1.2	103-5113904		Сердечник
4.1.3	103-5702768-10		Пружина
4.1.4	103-5702766-10		Язычок
4.1.5	252036		Шайба 5
4.1.6	373767		Винт 2М5-6gх14
4.2	248238		Шуруп 2,4х18
4.3	105-5113264-10		Облицовка
4.4	105-5113268-10		Накладка
4.5	105-5113266-10		Накладка
4.6	105-5113262-10		Панель
4.7	ВинтDIN7982-St-4,2-13-С-Н		Винт
4.8	250462		Гайка М4-6Н
4.9	252002		Шайба 4
4.10	ВинтМ4-6gх20		Винт М4-6gх20
5	107-5113900		Крышка
6	107-5113100		Крышка люка
7	103-5113500-10		Крышка люка
8	103-5107100-10		Крышка люка
9	103-5614360-10		Крышка люка
10	107-5113200		Крышка люка
11	103-5113700		Крышка
12	103-5113710		Крышка
13	ВинтDIN7981-St-4,2-19-С-Н		Винт
14	ВинтDIN7981-St-4,2-25-С-Н		Винт

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
