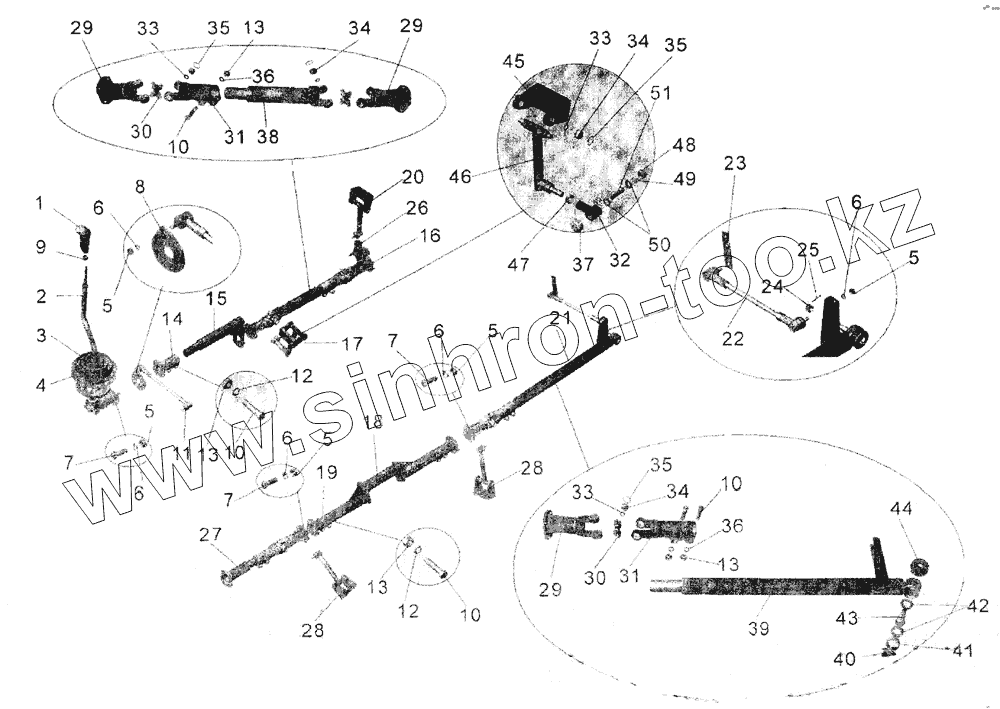

Каталог запасных частей к технике: АМАЗ МАЗ-107. Установка привода переключения передач (до 2002 года)
/82.gif)
1
2
3
4
5
5
5
5
5
6
6
6
6
6
7
7
7
8
9
10
10
10
10
11
12
12
13
13
13
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
28
29
29
29
30
30
31
31
32
33
33
33
34
34
34
35
35
35
36
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 64221-1703301 | Рукоятка | |
| 2 | 103 1703410-01 | Рычаг | |
| 3 | 101-1703425 | Колпак | |
| 4 | 101-1703003 | Накладка | |
| 5 | 250510 | Гайка М8-6Н | |
| 6 | 252135 | Шайба 8 Т | |
| 7 | 201458 | Болт М8-6gх25 | |
| 8 | 101-1703602 | Шайба | |
| 9 | 101-1703646 | Прижим | |
| 10 | 200317 | Болт М10-6gх45 | |
| 11 | 104-1703500 | Тяга | |
| 12 | 252136 | Шайба 10 ОТ | |
| 13 | 250512 | Гайка М10-6Н | |
| 14 | 101-1703023 | Фланец-клемма | |
| 15 | 104-1703010 | Вал передний | |
| 16 | 104 1703016-31 | Вал промежуточный | |
| 17 | 104-1703655 | Опора | |
| 18 | 104С-1703020 | Вал промежуточный | |
| 19 | 105-1703023 | Фланец-клемма | |
| 20 | 101-1703036 | Опора промежуточная | |
| 21 | 104-1703032-21 | Хвостовик | |
| 21 | 104-1703032-31 | Хвостовик | |
| 22 | 6422-1703490 | Тяга | |
| 23 | 5336-1703345 | Пластина | |
| 24 | 250869 | Гайка М12х1,25-6Н | |
| 25 | 258040 | Шплинт 3,2х25 | |
| 26 | 104-1703645 | Колпак защитный | |
| 27 | 104-1 703050-31 | Baл | |
| 28 | 101 -1703036-01 | Опора | |
| 29 | 101-1703026 | Фланец-вилка | |
| 30 | 6430-3444063 | Крестовина | |
| 31 | 102-1703680 | Вилка-клемма | |
| 32 | 6422-1703306-10 | Наконечник | |
| 33 | Кольцо | Кольцо | |
| 34 | 904700К | Подшипник | |
| 35 | 400341-01 | Кольцо В19 | |
| 36 | 252156 | Гайка М10-6Н | |
| 37 | 5336-1703512 | Колпак | |
| 38 | 104-1703024-31 | Вал промежуточный | |
| 39 | 104-1703033-31 | Хвостовик | |
| 40 | 5336-1703592 | Пробка | |
| 41 | 5336-1703594 | Пружина | |
| 42 | 5336-1703582 | Сухарь | |
| 43 | 6336-1703580 | Палец шаровой | |
| 44 | 5336-1703584 | Чехол | |
| 45 | 101-1703038 | Кронштейн | |
| 46 | 104-1703211 | Маятник | |
| 47 | 250515 | Гайка М12х1,25-6Н | |
| 48 | 6422-1703507-10 | Пробка | |
| 49 | 5336-1703510 | Пружина | |
| 50 | 5336-1703508-10 | Сухарь | |
| 51 | 5336-1703504 | Палец шаровой |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
