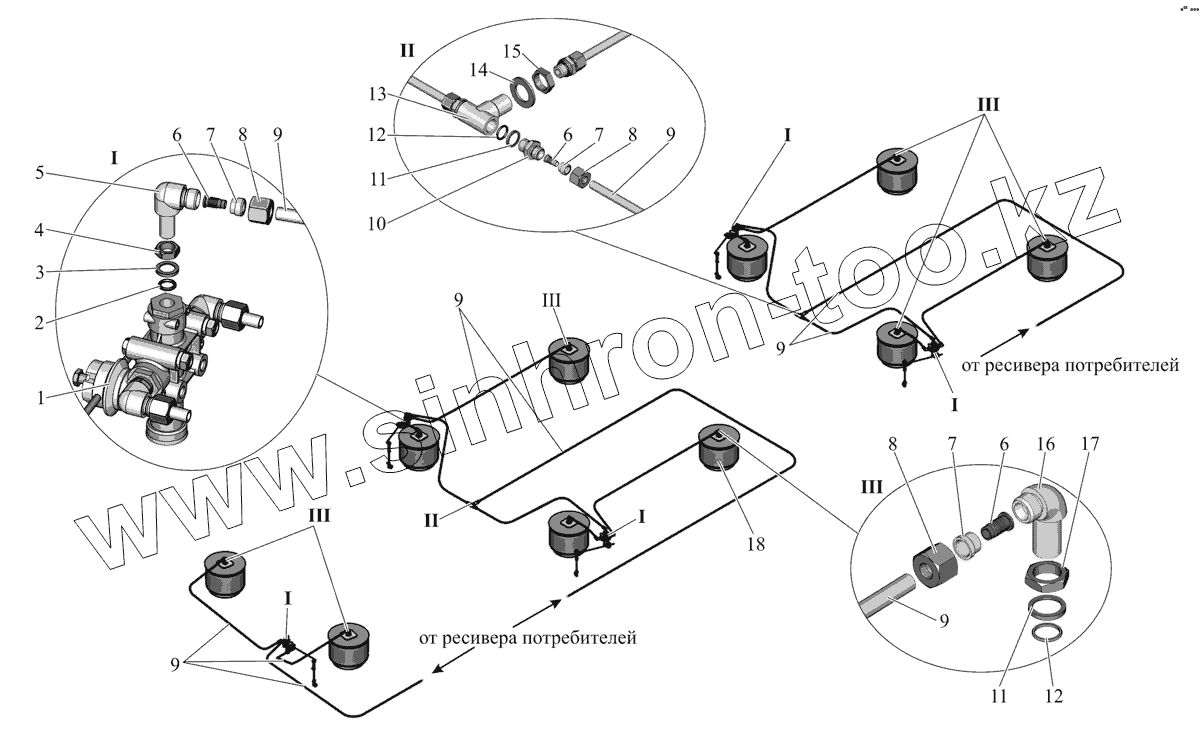

Каталог запасных частей к технике: АМАЗ МАЗ-105 (2011). Установка трубопроводов пневмоподвески 105-2900018

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
5
5
6
6
6
7
7
7
7
8
8
8
9
9
9
9
9
9
10
11
11
11
12
12
13
14
15
16
16
16
17
18
Позиция на иллюстрации Заводской номер детали Название детали
1 SV1470 Кран уровня пола
2 010-014-25-2-3 Кольцо
3 375542 Шайба колпачковая 12х17
3 DR/R12x17Bell Кольцо упорное
4 374616 Гайка М12х1,5-6Н
5 402833-01 Угольник 10М12х1,5
5 15/1-270/L10M12x1,5Bell Угольник ввертной 10М12х1,5
6 402411 Ниппель 10х1,5
6 70-005/10xL10Bell Втулка усилительная
7 403802 Муфта зажимная 10
7 70-001/L10Bell Кольцо зажимное
8 405647 Гайка стяжная 10
9 Трубка Трубка полиамидная 6
10 404408 Штуцер ввертной 10М16х1,5
11 375544 Шайба колпачковая 16х21
11 DR/R16x21Bell Кольцо упорное
12 014-018-25-2-3 Кольцо
13 403108 Тройник
14 252020 Шайба 22
15 374640 Гайка М22х1,5-6Н
16 402826 Угольник ввертной 10М16х1,5
16 402826-01 Угольник ввертной 10М16х1,5
16 15/1-270/L10M16x1,5Bell Угольник ввертной 10М16х1,5
17 374639 Гайка М16х1,5-6Н
18 101-2924014 Баллон пневматической подвески в сборе
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
