Каталог запасных частей к технике: АМАЗ МАЗ-105 (2011). Установка топливопроводов 105-1100003-60

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
7
8
9
10
10
10
11
12
12
12
13
14
15
16
17
18
18
19
20
21
22
23
23
24
24
25
26
27
28
28
29
30
31
32
33
34
35
35
36

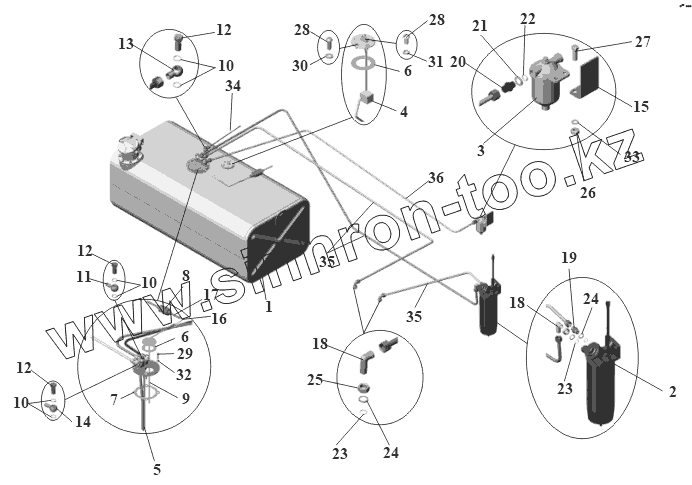

Позиция на иллюстрации Заводской номер детали Название детали
1 103-1101010-01 Бак топливный
2 А0004700469 Фильтр грубой очистки топлива
3 140708 Фильтр топливный
4 ДУМП-39 Датчик указателя уровня топлива
5 103-1105014 Топливозаборник
6 200-3806026 Прокладка
7 500-1105013 Прокладка
8 82786В Топливный насос
9 103-1104535-01 Переходник
10 64226-1104516 Прокладка
11 152-1104513 Угольник поворотный
12 64226-1104518 Переходник
13 152-1104515 Угольник поворотный
14 101-1104514 Угольник поворотный
15 152-1117015-60 Кронштейн
16 483931 Топливопровод
17 484032 Патрубок 4,5х10х70
18 482828 Угольник ввертной 12М16х1,5
19 404411 Штуцер ввертной 12М16х1,5
20 404407 Штуцер ввертной 10М14х1,5
21 375543 Шайба колпачковая 14х19
22 012-016-25-2-3 Кольцо
23 375544 Шайба колпачковая 16х21
24 014-018-25-2-3 Кольцо
25 374639 Гайка М16х1,5-6Н
26 250512 Гайка М10-6Н
27 201499 Болт М10-6gх30
28 220077 Винт М5-6gх10
29 201460 Болт М8-6gх30
30 375370 Шайба 5
31 252133 Шайба 5Т
32 375458 Шайба 8
33 252156 Гайка М10-6Н
34 Трубопровод Трубопровод
35 Трубопровод Трубопровод
36 Трубопровод Трубопровод
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
