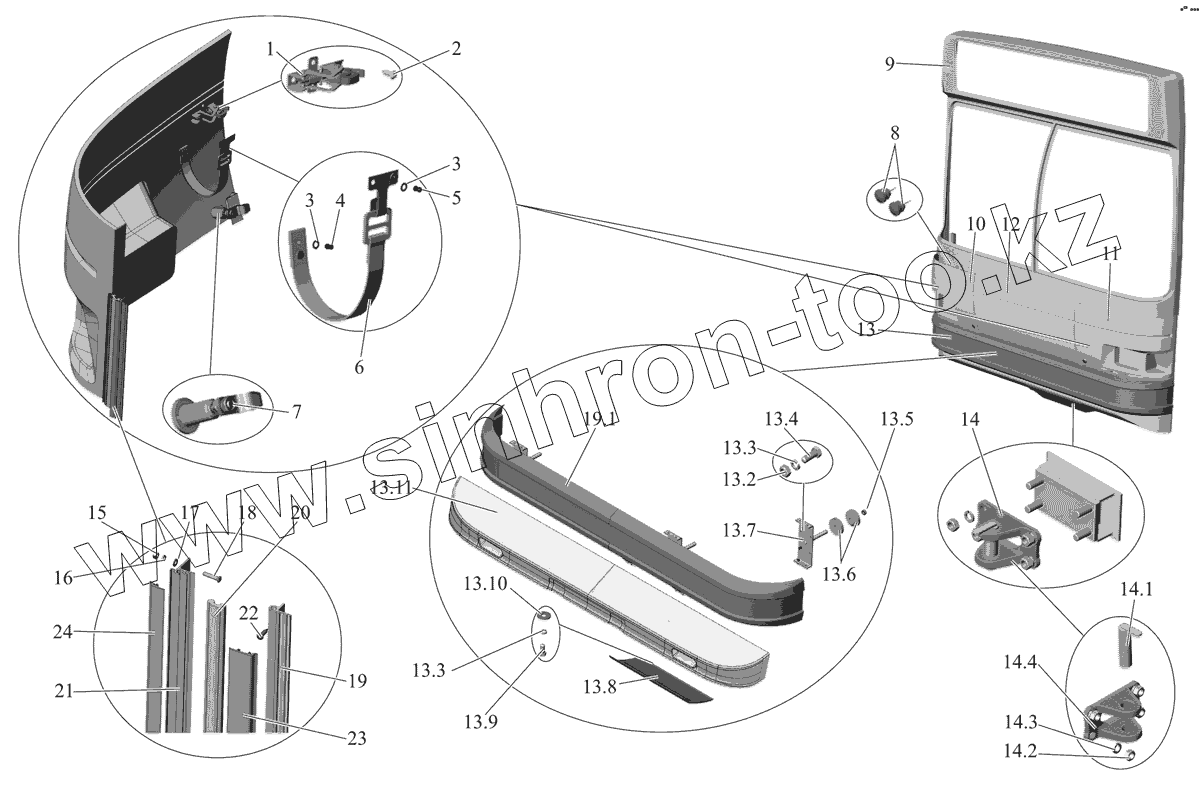

Каталог запасных частей к технике: АМАЗ МАЗ-105 (2011). Установка буфера и деталей облицовки передка

Тип техники

Марка

Модель

Схема

1

2

3

3

4

5

6

7

8

9

10

11

12

13

13.1

13.2

13.3

13.3

13.4

13.5

13.6

13.7

13.8

13.9

13.10

13.11

14

14.1

14.2

14.3

14.4

15

16

17

18

19

20

21

22

23

24

Позиция на иллюстрации	Заводской номер детали		Название детали
1	101-5610200		Замок
2	DIN7981-St-4,8-19-С-Н		Винт
3	252003		Шайба 5
4	DIN7337A4,8x16Al-St-AiP		Заклепка
5	DIN7337A5x12Al-St-AiP		Заклепка
6	103002-5301590		Фал
7	101-5606400		Замок
8	К-1-1П.А.АГО360405УТУ		Кнопка К-1-1П.А.АГО 360 405 УТУ
9	101-5301510		Облицовка передка
10	101-5301540		Панель
11	101-5301520		Панель
12	101-5301541		Панель передка левая
13	104-2803010		Буфер со спойлером
13.1	103-2803100		Буфер
13.2	250510		Гайка М8-6Н
13.3	252135		Шайба 8 Т
13.4	210379		Болт М8-6gх20
13.5	93865-3104038		Гайка АМ22х1,5-6Н
13.6	5336-5001016		Втулка
13.7	101-2803160		Кронштейн
13.8	104-2803316		Крышка
13.9	201454		Болт М8-6gх16
13.10	252038		Шайба 8
13.11	104-2803302		Спойлер
14	503А-2805010		Вилка с пальцем
14.1	103-2806117		Палец
14.2	250563		Гайка М18х1,5-6Н
14.3	252140		Шайба 18ОТ
14.4	503А-2805158		Вилка с пружиной
15	250464		Гайка М5-6Н
16	252133		Шайба 5Т
17	252003		Шайба 5
18	220082		Винт М5-6gх20
19	101-5301592		Накладка
20	101-5301596		Петля
21	101-5301594		Накладка
22	Винт 4-25-Ц-1		Винт 4-25-Ц-1
23	101-5301599		Молдинг
24	101-5301598		Молдинг

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
