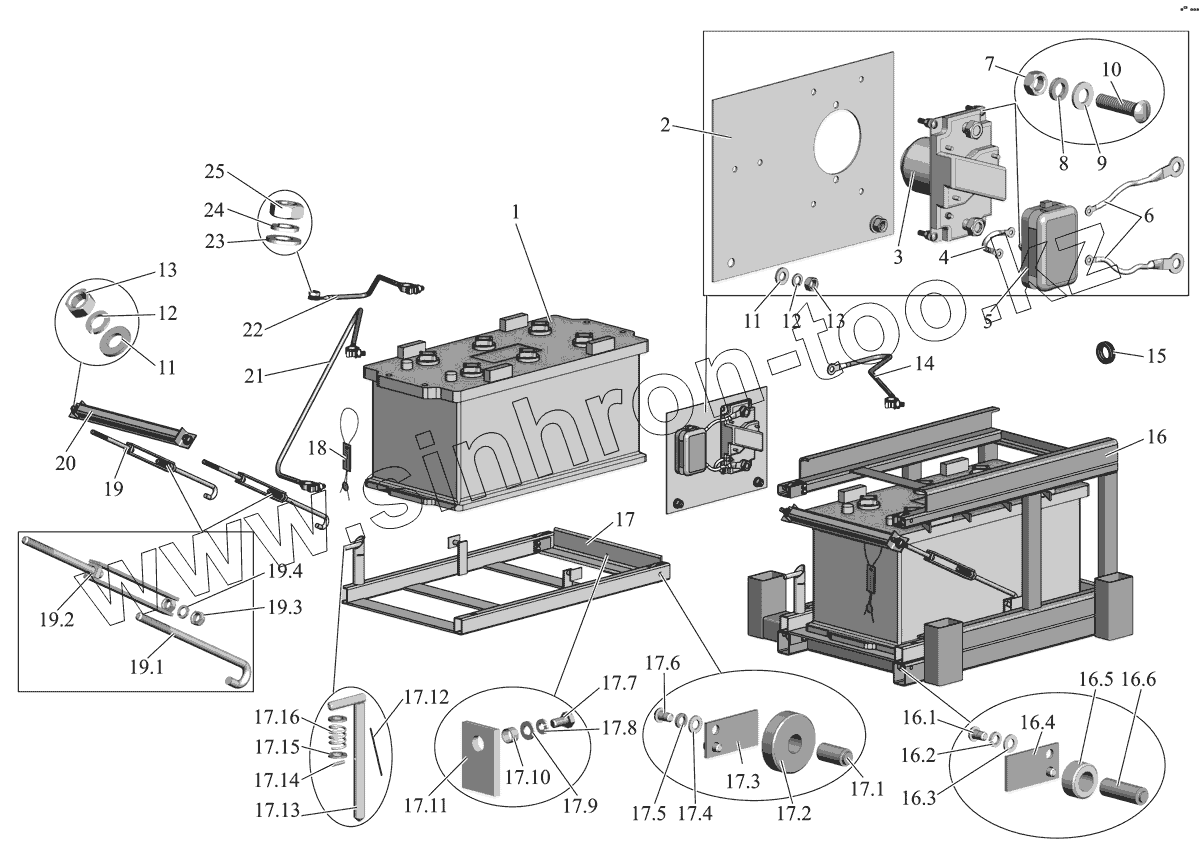

Каталог запасных частей к технике: АМАЗ МАЗ-105 (2011). Установка АКБ (c 2003 года)
/87.gif)
1
1
2
3
4
5
6
7
8
9
10
11
11
12
12
13
13
14
14
15
16
16.1
16.2
16.3
16.4
16.5
16.6
17
17.1
17.2
17.3
17.4
17.5
17.6
17.7
17.8
17.9
17.10
17.11
17.12
17.13
17.14
17.15
17.16
18
19
19.1
19.2
19.3
19.4
20
21
21
22
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 54322-3703010 | Батарея аккумуляторная с электролитом 6СТ-190А | |
| 1 | 500А-3703010 | Батарея аккумуляторная свинцовая стартерная 6СТ-190А | |
| 2 | 105-3750201 | Панель контактора | |
| 3 | ТКС601ДОД | Контактор | |
| 4 | 103-3724063 | Провод массы | |
| 5 | 11.3722 | Блок предохранителей для автомобилей и тракторов | |
| 6 | 103-3724064 | Провод соединительный | |
| 7 | 250464 | Гайка М5-6Н | |
| 8 | 252133 | Шайба 5Т | |
| 9 | 252003 | Шайба 5 | |
| 10 | 220082 | Винт М5-6gх20 | |
| 11 | 252005 | Шайба 8 | |
| 12 | 252155 | Шайба 8Л | |
| 13 | 250510 | Гайка М8-6Н | |
| 14 | 105-3724013 | Жгут контактора | |
| 14 | 105-3724013-10 | Жгут контактора | |
| 15 | 500-1015079 | Втулка | |
| 16 | 105-3759500 | Направляющие кронштейнов крепления АКБ | |
| 16.1 | 220076 | Винт М5-6gх8 | |
| 16.2 | 252133 | Шайба 5Т | |
| 16.3 | 252003 | Шайба 5 | |
| 16.4 | 103-3759803 | Пластина | |
| 16.5 | 103-3759702 | Ролик | |
| 16.6 | 103-3759703 | Ось | |
| 17 | 105-3759800 | Рамка в сборе | |
| 17.1 | 103-3759812 | Ось | |
| 17.2 | 103-3759811 | Ролик | |
| 17.3 | 103-3759803 | Пластина | |
| 17.4 | 252003 | Шайба 5 | |
| 17.5 | 252133 | Шайба 5Т | |
| 17.6 | 220076 | Винт М5-6gх8 | |
| 17.7 | 201418 | Болт М6-6gх16 | |
| 17.8 | 252154 | Шайба 6Л | |
| 17.9 | 252004 | Шайба 6 | |
| 17.10 | 103-3759805 | Ось | |
| 17.11 | 103-3759804 | Пластина | |
| 17.12 | 101-3748368 | Шплинт проволока L=100+0,8.мм | |
| 17.13 | 103-3759880 | Стопор | |
| 17.14 | 101-3748365 | Штифт | |
| 17.15 | 101-3748367 | Упор | |
| 17.16 | 104-3748366 | Пружина | |
| 18 | 104-3759801 | Бирка | |
| 19 | 103-3759007 | Стяжка | |
| 19.1 | 103-3759073 | Зацеп | |
| 19.2 | 103-3759070 | Стяжка | |
| 19.3 | 250510 | Гайка М8-6Н | |
| 19.4 | 252155 | Шайба 8Л | |
| 20 | 105-3759020 | Прижим | |
| 21 | 105-3724061 | Перемычка | |
| 21 | 105-3724061-10 | Перемычка | |
| 22 | 105-3724031 | Жгут массы | |
| 22 | 105-3724031-10 | Жгут массы | |
| 23 | 252006 | Шайба 10 | |
| 24 | 252156 | Гайка М10-6Н | |
| 25 | 250512 | Гайка М10-6Н |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
