Каталог запасных частей к технике: АМАЗ МАЗ-105 (2011). Блок подготовки сжатого воздуха 105-3512001-10

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
3
3
3
4
4
5
6
6
6
6
7
7
7
7
7
8
8
8
8
8
9
10
10
10
10
11
11
11
11
12
12
12
13
13
14
14
15
15
16
17
17
18
19
19
20
20
20
21
22
23
24
25
26
27
28
28
28
28
29
29
30
31
32
33
34
35
36
37

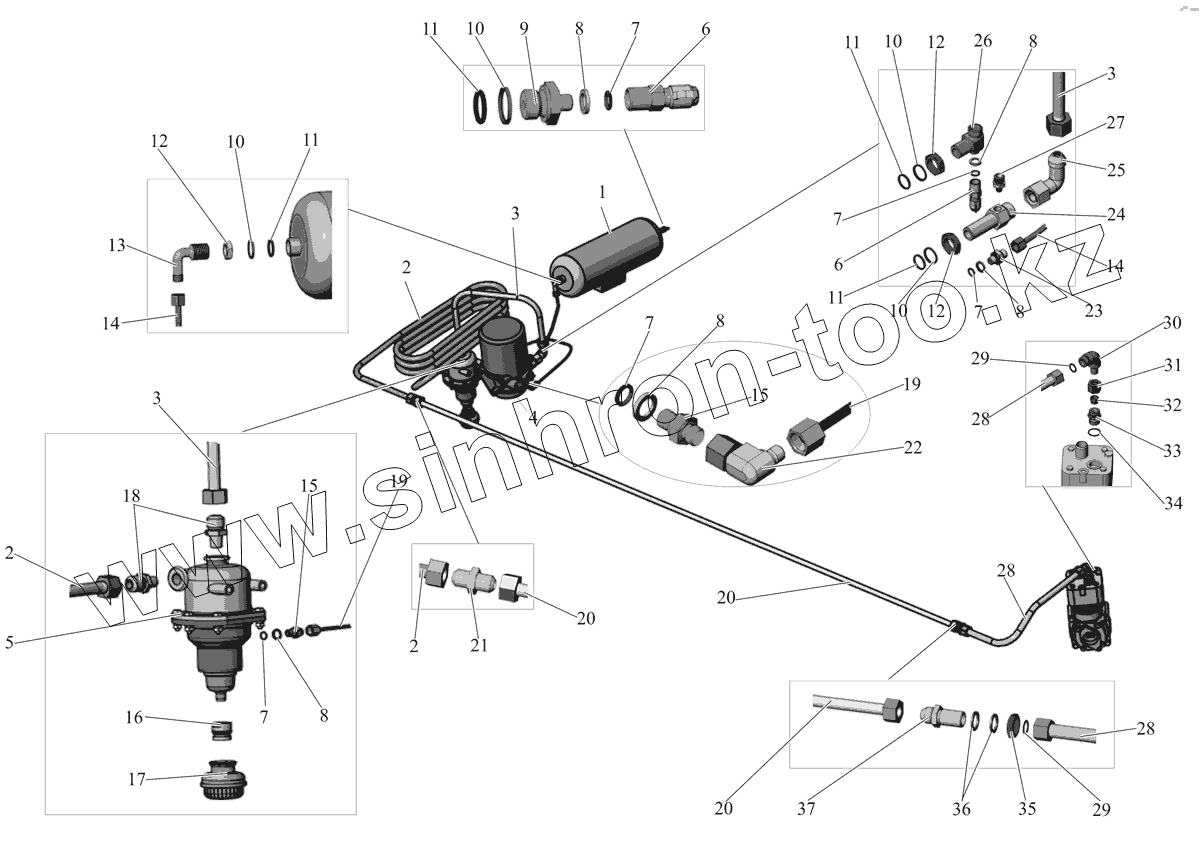

Позиция на иллюстрации Заводской номер детали Название детали
1 64226-3513015 Ресивер регенерационный
2 105-3506090 Змеевик
3 105-3506104 Трубопровод
4 432.410.104.0 Сушилка воздушная
4 103465-3512100 Сушилка воздушная
5 103-3511110-10 Влагомаслоотделитель
6 101-3515410 Клапан контрольный
6 PR/1M12x1,5 Клапан контрольный
6 463.703.116.0 Клапан контрольный
7 010-014-25-2-3 Кольцо
8 375542 Шайба колпачковая 12х17
9 404402 Штуцер ввертной 6М22х1,5
10 375545 Шайба колпачковая 22х2,7
11 021-025-25-2-3 Кольцо
12 374640 Гайка М22х1,5-6Н
13 402825 Угольник ввертной 8М22х1,5
13 402825-01 Угольник ввертной 8М22х1,5
14 105-3506113 Трубопровод
15 404400 Штуцер 6М10х1
16 103-3511156 Переходник
17 SIL68А Глушитель
17 432.407.070.0 Глушитель
18 404371 Штуцер ввертной Н18-КГ1/2
19 105-3506115 Трубопровод
20 105-3506106-10 Трубопровод
21 404367 Штуцер
22 103-3506117 Угольник привертной 6
23 404403 Штуцер ввертной 8М12х1,5
24 403142 Тройник ввертной L18-К1/8"-М22х1,5
25 103-3506123 Угольник привертной Н18-П18
26 403145-01 Тройник ввертной Т16-М22х1,5-6
27 379029-10 Штуцер ввертной 10КГ1/8"
28 1101.247.00 Шланг теплостойкий
28 1101.247.00-12 Шланг теплостойкий
29 376292 Шайба 16
30 103Т-3506117 Угольник привертной
31 405690 Гайка стяжная 18
32 403815 Муфта врезная 18
33 404417 Штуцер ввертной 18М26х1,5
34 376291 Шайба
35 375040 Гайка М26х1,5-6Н
36 375988 Шайба 2.26
37 404427 Штуцер проходной Н18-У18
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
