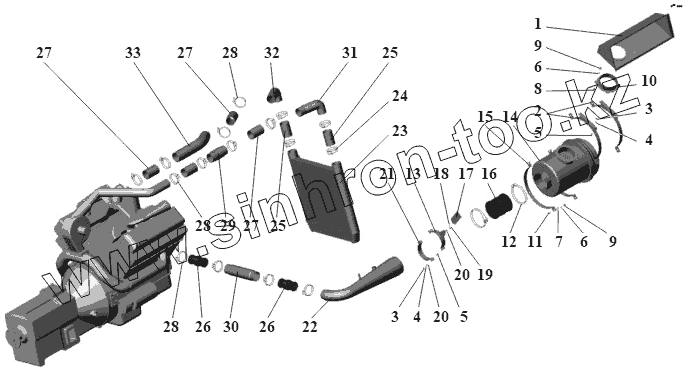

Каталог запасных частей к технике: АМАЗ МАЗ-104 (2011). Установка воздухоочистителя и охладителя наддува 104C-1100020

Тип техники

Марка

Модель

Схема

1

2

3

3

4

4

5

5

6

6

7

8

9

9

10

11

12

13

14

15

16

17

18

19

20

20

21

22

23

24

25

25

26

26

27

27

27

28

28

28

29

30

31

32

33

Позиция на иллюстрации	Заводской номер детали		Название детали
1	104C-1158004		Заборник
2	104С-1158008		Кронштейн
3	250510		Гайка М8-6Н
4	252135		Шайба 8 Т
5	201458		Болт М8-6gх25
6	252136		Шайба 10 ОТ
7	252006		Шайба 10
8	201495		Болт М10-6gх20
9	250512		Гайка М10-6Н
10	6422-1109350		Патрубок
11	201499		Болт М10-6gх30
12	64229-1109468		Хомут
13	104С-1109227		Хомут
14	238Н-1109010-20		Фильтр воздушный
15	6422-1109118		Хомут
16	6422-1109144-01		Переходник
17	104С-1158012		Кронштейн
18	258038		Шплинт 3,2х16
19	260031		Палец 8x13
20	252005		Шайба 8
21	6422-1109092		Хомут
22	104С-1158016		Воздуховод
23	104С-1172010		Охладитель наддува
24	64221-1303035-01		Хомут
25	104С-1173040		Шланг
26	7909-1158045		Патрубок
27	104С-1173041		Шланг
28	64229-1109460		Хомут
29	104С-1173020		Трубопровод
30	104С-1158028		Воздуховод
31	104С-1173002		Трубопровод подводящий
32	104С-1173035		Трубопровод
33	104С-1173012		Трубопровод отводящий

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
