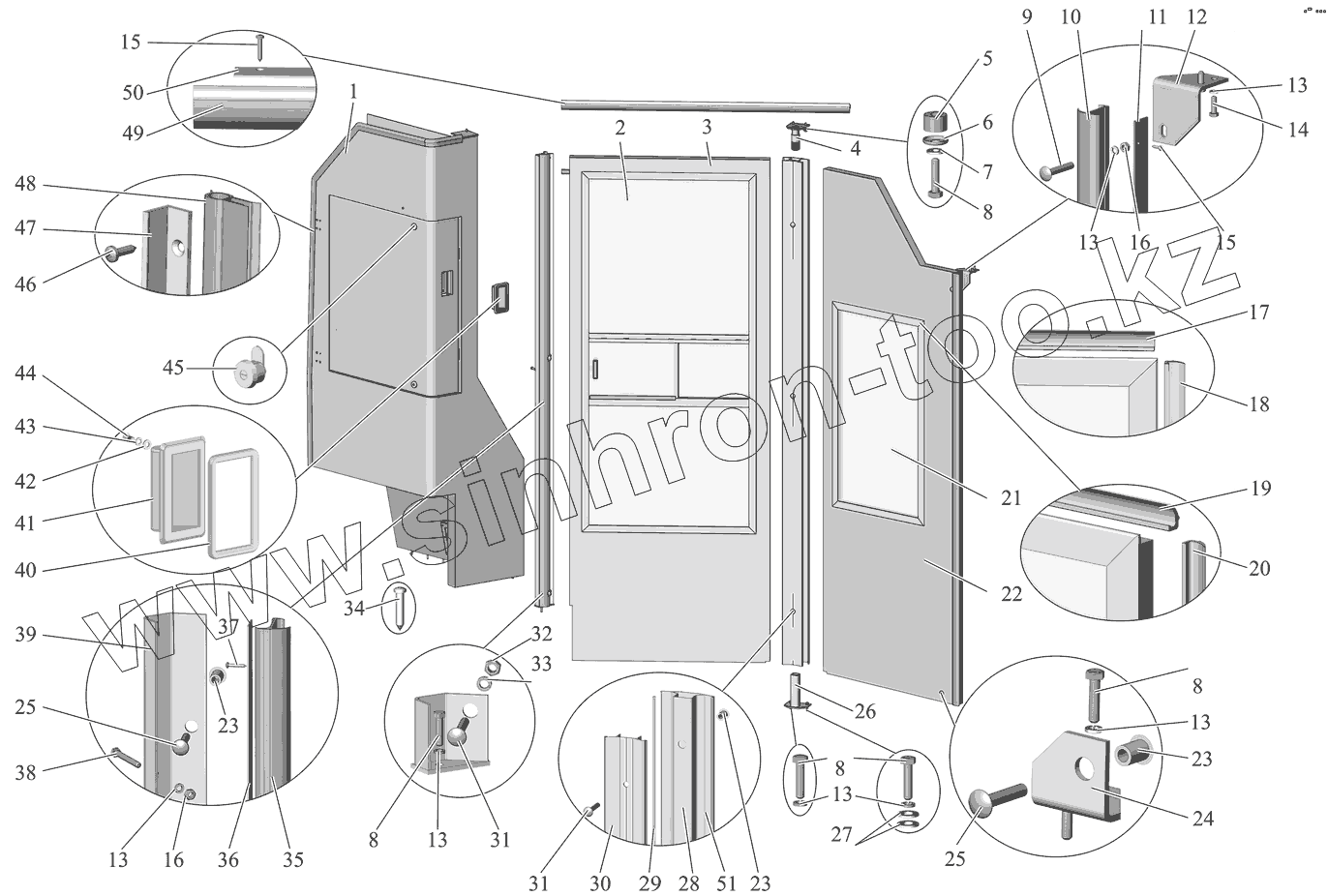

Каталог запасных частей к технике: АМАЗ МАЗ-104 (2011). Установка перегородки 104-7800010-10
/125.gif)
1
2
3
4
5
6
7
8
8
8
8
9
10
11
12
13
13
13
13
13
13
14
15
15
16
16
17
18
19
20
21
22
23
23
23
24
25
25
26
27
28
29
30
31
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 101-7810100 | Перегородка | |
| 2 | 103-7803010 | Окно перегородки | |
| 3 | 104-7810303-10 | Стенка | |
| 4 | 103-7810240-10 | Опора | |
| 5 | 500-1302139 | Подушка малая | |
| 6 | 5335-1302063 | Чашка малая | |
| 7 | 252038 | Шайба 8 | |
| 8 | 200263 | Болт М8-6gх35 | |
| 9 | 210387-10 | Болт M8-6gx60 | |
| 10 | 101-7810430-10 | Уплотнитель | |
| 11 | 101-6107030 | Накладка | |
| 12 | 103-7810241 | Усилитель | |
| 13 | 252135 | Шайба 8 Т | |
| 14 | 201458 | Болт М8-6gх25 | |
| 15 | DIN7983-ST4,2x25-C-H | Винт | |
| 16 | 250510-01 | Гайка М8-6Н | |
| 17 | 103-7810440 | Уплотнитель | |
| 18 | 103-7810438 | Уплотнитель | |
| 19 | 103-7810444 | Уплотнитель | |
| 20 | 103-7810442 | Уплотнитель | |
| 21 | 103-7803012 | Окно перегородки | |
| 22 | 104-7810302-10 | Стенка | |
| 23 | 103-7810169 | Бобышка | |
| 24 | 103-7810246 | Кронштейн | |
| 25 | 210410-11 | Болт M10-6gx50 | |
| 26 | 103-7810340 | Опора | |
| 27 | 252006 | Шайба 10 | |
| 28 | 104-7810320-10 | Стойка | |
| 29 | 104-7810468 | Профиль подкладной | |
| 30 | 104-7810324-10 | Стойка | |
| 31 | 210412-11 | Болт M10-6gx60 | |
| 32 | 250512 | Гайка М10-6Н | |
| 33 | 252136 | Шайба 10 ОТ | |
| 34 | DIN7981-ST6,3x38-C-H | Винт | |
| 35 | 104-7810435 | Уплотнитель | |
| 36 | 104-7810434 | Накладка | |
| 37 | DIN7982-ST4,2x32-C-H | Винт | |
| 38 | 200272 | Болт M8-6gх65 | |
| 39 | 103-7810321 | Стойка | |
| 40 | 101-5604320 | Прокладка | |
| 41 | 101-5604170 | Ручка | |
| 42 | 252004 | Шайба 6 | |
| 43 | 252154 | Шайба 6Л | |
| 44 | 220104 | Винт М6-6gх14 | |
| 45 | Ш062 | Замок | |
| 46 | DIN7982-ST4,2x16-C-H | Винт | |
| 47 | 103-7810470 | Профиль | |
| 48 | 101-7810435-20 | Уплотнитель | |
| 49 | 104-7810264 | Уплотнитель | |
| 50 | 103-7810458 | Накладка | |
| 51 | 104-7810472 | Профиль подкладной |
