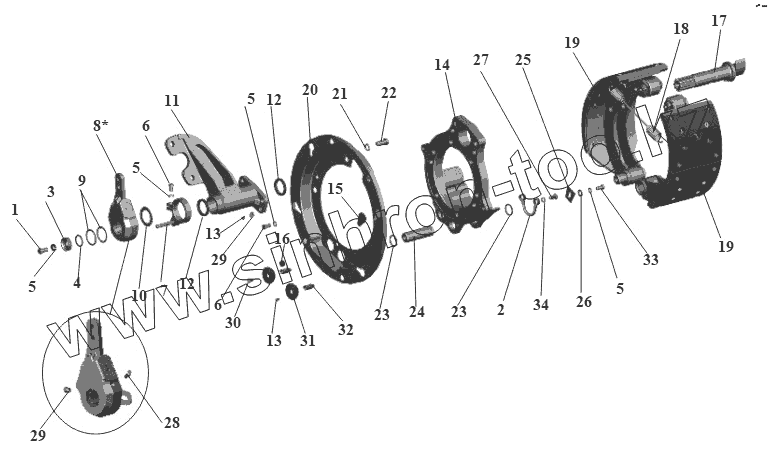

Каталог запасных частей к технике: АМАЗ МАЗ-104 (2011). Тормозной механизм 152-3501004

Тип техники

Марка

Модель

Схема

1

2

3

4

5

5

5

5

6

6

7

7

8

9

10

11

11

12

12

13

13

14

15

16

17

17

18

19

19

19

20

21

22

23

23

24

25

26

27

28

29

29

30

31

32

33

34

Позиция на иллюстрации	Заводской номер детали		Название детали
1	201499		Болт М10-6gх30
2	103-3501200		Маслопровод
3	101-3501155-10		Прижим
4	032-040-46-2-3		Кольцо
5	252136		Шайба 10 ОТ
6	201493		Болт М10-6gх16
7	152-3501180		Фиксатор
7	152-3501181		Фиксатор
8	103-3501136-10		Рычаг регулировочный
9	64221-3501160		Прокладка регулировочная
10	103-3501162		Кольцо проставочное
11	152-3519068		Кронштейн
11	152-3519069		Кронштейн
12	101-3501020		Манжета 1.2-40х52-3
13	264020		Масленка 1.3.Ц6Хр
14	5440-3501012-10		Суппорт
15	5336-3501192		Заглушка
16	500А-3507096		Заглушка
17	152-3501111		Кулак разжимной
17	152-3501110		Кулак разжимной
18	54326-3501034		Пружина
19	5440-3501090		Колодка тормоза
19	5440-3501091		Koлодка тормоза
20	6430-3501150		Щит
21	252138		Шайба 14 ОТ
22	201588		Болт М14-6gх38
23	030-038-46-2-3		Кольцо
24	103-3501132		Ось
25	64221-3501134		Стопор
26	252006		Шайба 10
27	201495		Болт М10-6gх20
28	264030		Масленка 2.3.45Ц6Хр
29	6422-3515006		Клапан предохранительный
30	401602		Сапун
31	103-3501203		Заглушка
32	103-3501195		Удлинитель
33	310122-П29		Болт М10х1-6gх21
34	312434		Шайба 10

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
