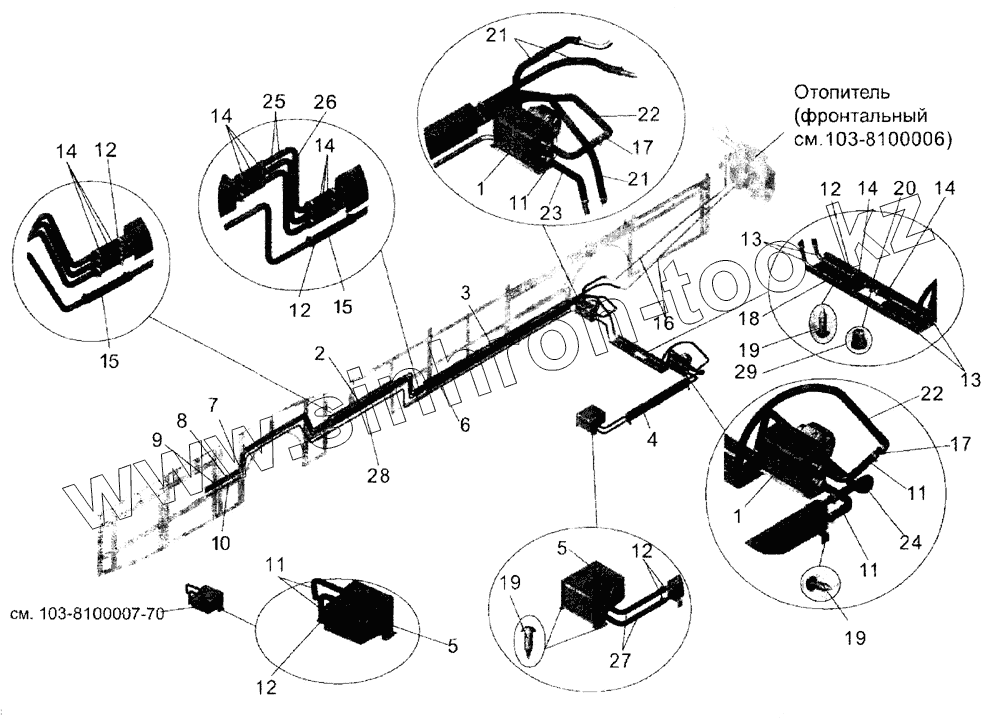

Каталог запасных частей к технике: АМАЗ МАЗ-104. Установка системы топления в салоне

Тип техники

Марка

Модель

Схема

1

1

2

3

4

5

5

6

7

8

9

10

11

11

11

11

12

12

12

12

12

13

13

14

14

14

14

14

15

15

16

17

17

18

19

19

19

20

21

21

22

22

23

24

25

26

27

28

29

Позиция на иллюстрации	Заводской номер детали		Название детали
1	103-8110002		Отопитель салонный
2	103-8120024		Конвектор
3	103-8120024-10		Конвектор
4	103-8120022		Конвектор
5	103-8110002-10		Отопитель салонный
6	103-8101247		Труба
7	103-8101243		Труба
8	103-8101242		Труба
9	103-8101241		Труба
10	103-8101240		Труба
11	103-8101600		Патрубок гнутый
12	Хомут червячный		Хомут червячный DIN 3017 AI32-50 W2-1
13	104-8101646		Труба
14	103-6101391		Рукав 25x35
15	103-8101392		Рукав 25x35
16	103-81016 41		Труба
17	152-8101636		Патрубок
18	103-8101234		Щиток
19	Винт		Винт DIN7982-ST3.5x19
20	101-8101328		Патрубок сливной
21	103-8101395		Рукав 25x35
22	103-8101394		Рукав 25x35
23	103-8101393		Рукав 25x35
24	103-8101396		Рукав 25x35
25	103-8101251		Патрубок
26	103-8101250		Патрубок
27	103-8101602		Патрубок гнутый
28	103-8101246		Труба
29	262542		Сливная пробка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
