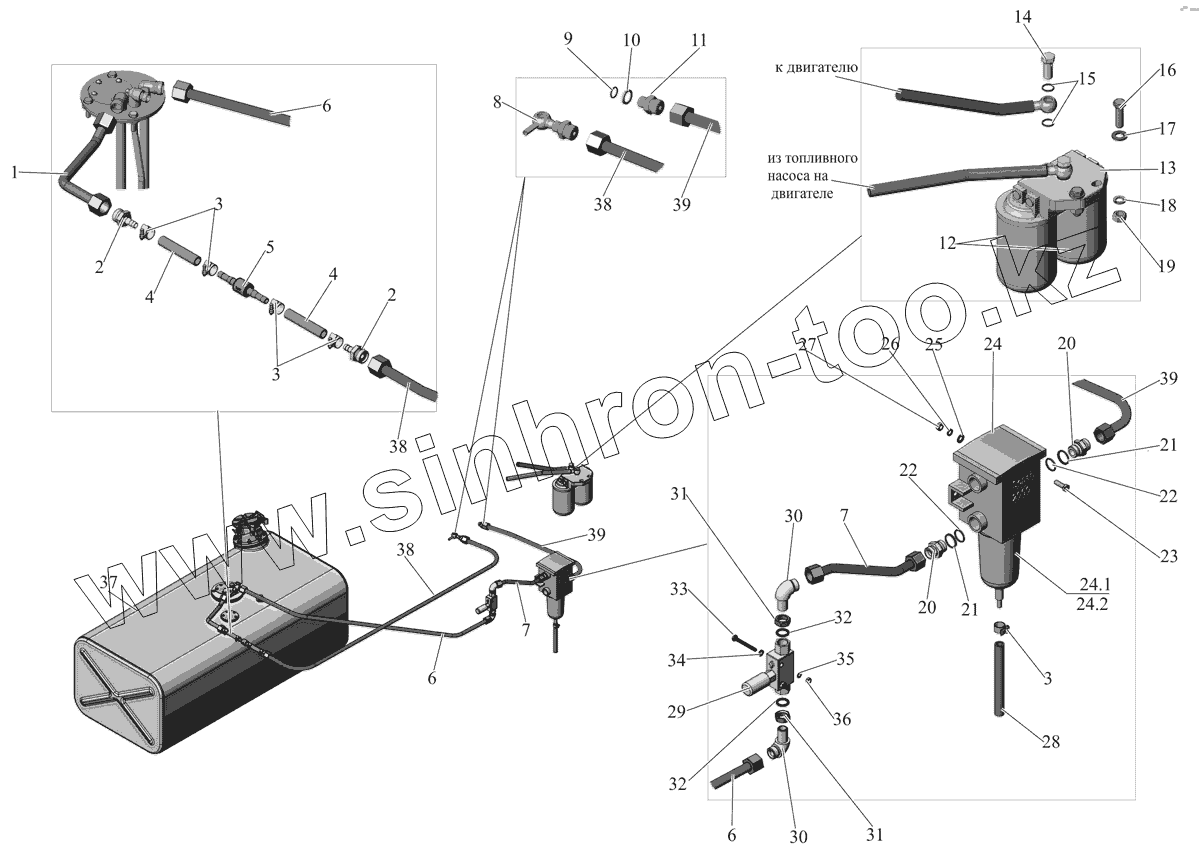

Каталог запасных частей к технике: АМАЗ МАЗ-103 (2011). Установка топливопроводов 103076-1100003 Для МАЗ 103076

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
3
4
4
5
6
6
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
21
22
22
23
24
24.1
24.2
25
26
27
28
29
30
30
31
31
32
32
33
34
35
36
37
38
38
38
39
39
39
Позиция на иллюстрации Заводской номер детали Название детали
1 203075-1104035 Топливопровод 16х2,5x100
2 103076-1104501 Переходник
3 Хомут Хомут DIN 3017 AS-25-40-W2-1
4 103076-1104038 Рукав
5 2113503 Kлапан обратный
6 103076-1104033 Топливопровод 16х2,5x5200
7 103076-1104035 Топливопровод 16х2,5x600
8 103-1104005-70 Переходник
9 014-018-25-2-3 Кольцо
10 375544 Шайба колпачковая 16х21
11 404413 Штуцер ввертной 16М16х1,5
12 1181245 Элемент фильтрующий
13 1161848 Крышка фильтра
14 64226-1104518 Переходник
15 64226-1104516 Прокладка
16 201544 Болт М12-6gх40
17 252007 Шайба 12
18 252157 Шайба 12Л
19 250514 Гайка М12-6Н
20 404414 Штуцер ввертной 16М22х1,5
21 375545 Шайба колпачковая 22х2,7
22 020-024-25-2-3 Кольцо
23 201458 Болт М8-6gх25
24 2113557 Фильтр топливный грубой очистки
24.1 01010 Элемент фильтрующий
24.2 30970 Комплект уплотнений
25 252005 Шайба 8
26 252155 Шайба 8Л
27 250510 Гайка М8-6Н
28 103076-1104165 Шланг 8x16,5х150
29 2111961 Насос подкачивающий ручной
30 402852 Угольник ввертной 16М18х1,5
31 103-1104542-70 Гайка установочная М18х1,5-6Н
32 016-021-25-2-3 Кольцо
33 200219 Болт М6-6gх50
34 252004 Шайба 6
35 252154 Шайба 6Л
36 250508 Гайка М5-6Н
37 104021-1101010-03 Бак топливный
38 103076-1104031 Топливопровод 16х2,5x5600
39 103076-1104037 Топливопровод 16х2,5x500
