Каталог запасных частей к технике: АМАЗ МАЗ-103 (2011). Установка поручней (справа) 103-8202010

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
2
2
3
4
5
5
5
5
5
6
7
7
7
8
9
10
10
10
10
10
10
10
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33

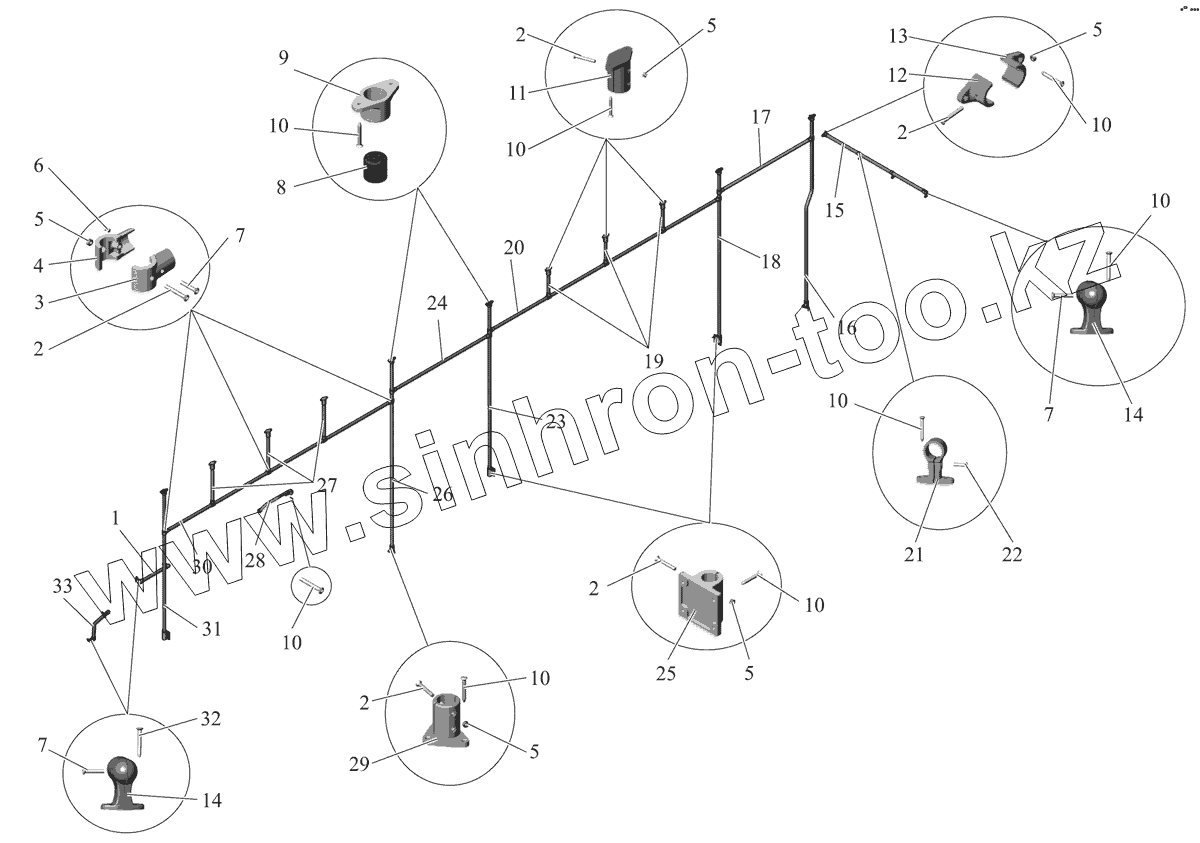

Позиция на иллюстрации Заводской номер детали Название детали
1 101-8202165 Поручень
2 233077 Винт 2М6-6gх45
3 101-8202113 Накладка
4 101-8202112 Накладка
5 250508 Гайка М5-6Н
6 DIN7337A3x12AlSt-A1P Заклепка
7 233071 Винт 2М6-6gх30
8 101-8202124 Втулка
9 101-8202123 Опора верхняя
10 373789 Винт М6-6gх45
11 101-8202103 Опора верхняя
12 103-8202200 Поручень
13 101-8202105 Накладка
14 101-8202106 Накладка
15 101-8202108 Опора конечная
16 101-8202173 Поручень
17 101-8202167 Поручень
18 101-8202151 Поручень
19 101-8202152 Поручень
20 105-8202160-20 Поручень
21 101-8202107 Опора промежуточная
22 231608 Винт 2М6-6gх22
23 104-8202150 Поручень
24 101-8202166 Поручень
25 101-8202104 Опора боковая
26 101-8202153 Поручень
27 101-8202161 Поручень
28 101-8202450 Поручень травмобезопасный
29 101-8202102 Опора напольная
30 101-8202162 Поручень
31 101-8202154 Поручень
32 DIN7383St-6,3х38-С-Н-4 Винт
33 103-8202150 Поручень
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
