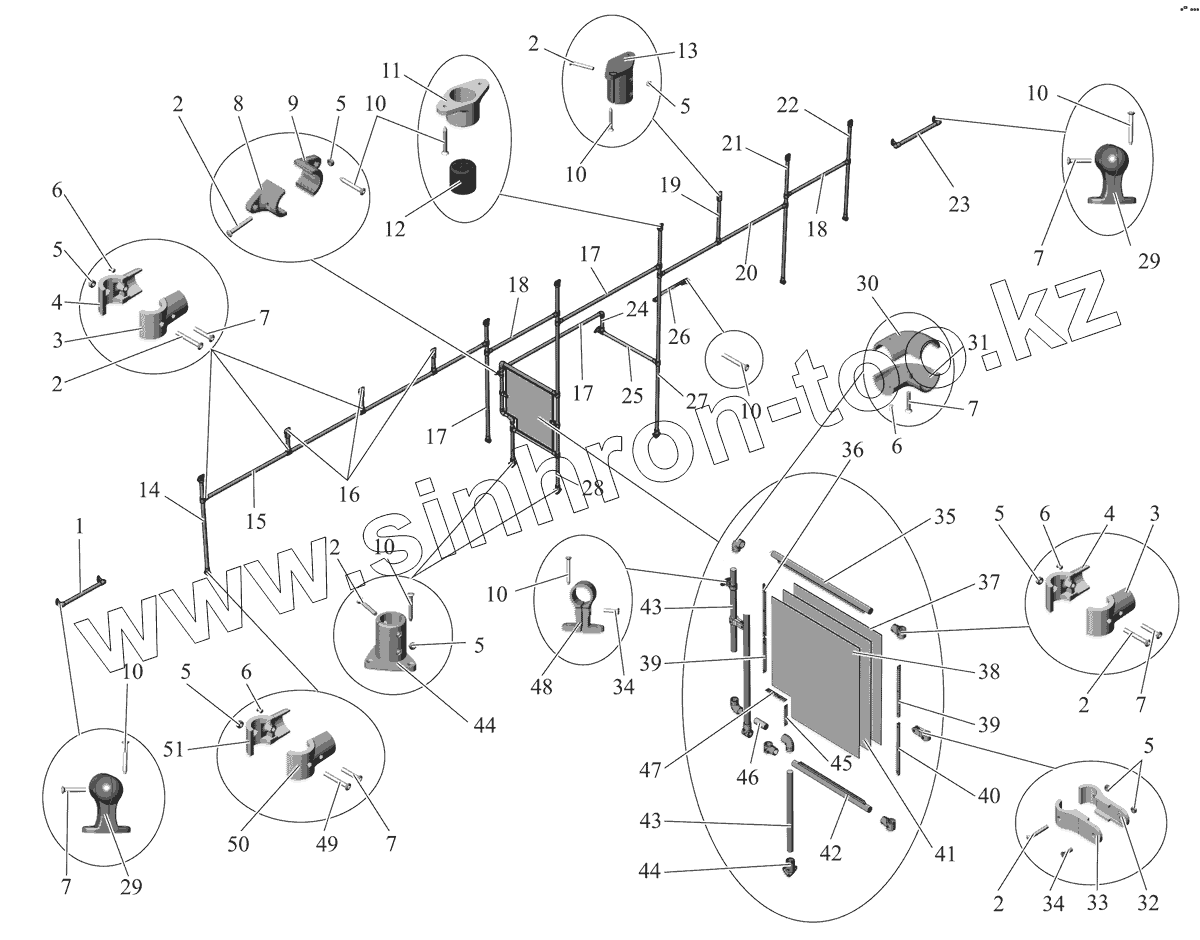

Каталог запасных частей к технике: АМАЗ МАЗ-103 (2011). Установка поручней (слева) 103-8202010

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
2
2
2
3
3
4
4
5
5
5
5
5
5
5
6
6
6
6
7
7
7
7
7
7
8
9
10
10
10
10
10
10
10
11
12
13
14
15
16
17
17
17
18
18
19
20
21
22
23
24
25
26
27
28
29
29
30
31
32
33
34
34
35
36
37
38
39
39
40
41
42
43
43
44
44
45
46
47
48
49
50
51
Позиция на иллюстрации Заводской номер детали Название детали
1 101-8202169 Поручень
2 233077 Винт 2М6-6gх45
3 101-8202113 Накладка
4 101-8202112 Накладка
5 250508 Гайка М5-6Н
6 DIN7337A3x12AlSt-A1P Заклепка
7 233071 Винт 2М6-6gх30
8 101-8202106 Накладка
9 101-8202105 Накладка
10 373789 Винт М6-6gх45
11 101-8202123 Опора верхняя
12 101-8202124 Втулка
13 101-8202103 Опора верхняя
14 101-8202157 Поручень
15 101-8202168 Поручень
16 101-8202160 Поручень
17 101-8202167 Поручень
18 101-8202170 Поручень
19 101-8202175 Поручень
20 101-8202163 Поручень
21 101-8202155 Поручень
22 101-8202158 Поручень
23 101-8202165 Поручень
24 101-8202159 Поручень
25 101-8202172 Поручень
26 101-8202450 Поручень травмобезопасный
27 104-8202153 Поручень
28 101-8202156 Поручень
29 101-8202108 Опора конечная
30 101-8202111 Накладка
31 101-8202109 Накладка
32 101-8202118 Накладка
33 101-8202119 Накладка
34 233065 Винт 2М6-6gх16
35 103-7811020 Труба перегородки верхняя
36 101-7811104 Ранка перегородки левая
37 103-7811150 Перегородка
38 103-7811151 Перегородка
39 101-7811105 Рамка перегородки правая
40 101-7811106 Рамка перегородки правая
41 103-7811152 Панель
42 103-7811022 Труба перегородки нижняя
43 101-8202161 Поручень
44 101-8202102 Опора напольная
45 101-7811108 Рамка перегородки правая
46 101-8202178 Поручень
47 101-7811107 Рамка перегородки нижняя
48 101-8202107 Опора промежуточная
49 233074 Винт 2М6-6gх38
50 101-8202115 Накладка
51 101-8202114 Накладка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
