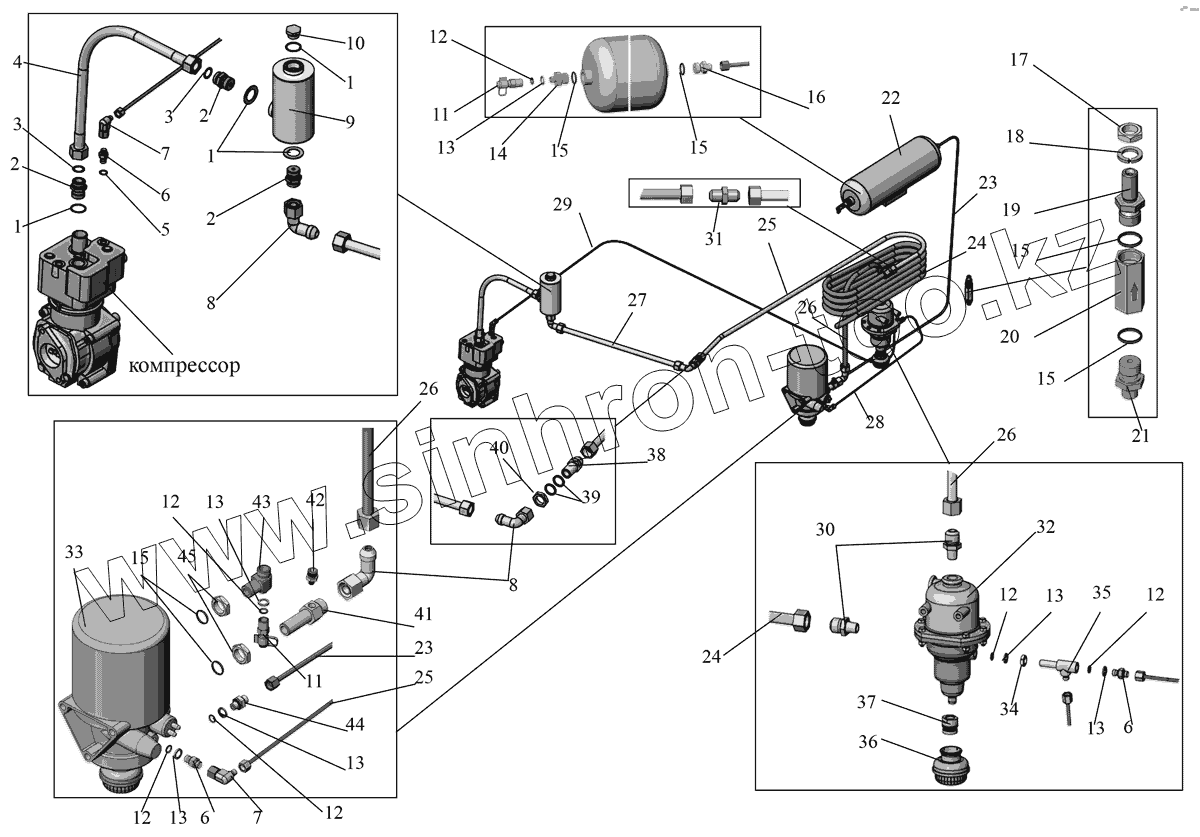

Каталог запасных частей к технике: АМАЗ МАЗ-103 (2011). Блок подготовки сжатого воздуха 103465-3512001

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
2
2
2
3
3
4
4
5
6
6
6
7
7
8
8
9
10
11
11
11
12
12
12
12
12
12
13
13
13
13
13
13
14
15
15
15
15
15
16
17
18
19
20
21
22
23
23
24
24
25
25
26
26
26
27
28
29
30
31
32
33
33
34
35
36
36
37
38
39
40
41
42
43
44
45
Позиция на иллюстрации Заводской номер детали Название детали
1 376291 Шайба
2 404417 Штуцер ввертной 18М26х1,5
3 375992 Шайба 16
4 1101.247.00 Шланг теплостойкий
4 1101.247.00-12 Шланг теплостойкий
5 375538 Шайба 12
6 404400 Штуцер 6М10х1
7 103-3506117 Угольник привертной 6
8 103-3506123 Угольник привертной Н18-П18
9 103-3513012 Ресивер демпфирующий
10 378629 Пробка М26х1,5-6g
11 101-3515410 Клапан контрольный
11 PR/1M12x1,5 Клапан контрольный
12 010-014-25-2-3 Кольцо
13 375542 Шайба колпачковая 12х17
14 404402-10 Штуцер ввертной 6М22х1,5
15 021-025-25-2-3 Кольцо
16 404406-10 Штуцер ввертной 8М22х1,5
17 250636 ГайкаМ16х1,5-6Н
18 252159 Шайба 16Л
19 404410-10 Штуцер ввертной У10М22х1,5
20 101-3515210 Клапан обратный
21 404409-10 Штуцер ввертной 10М22х1,5
22 64226-3513015 Ресивер регенерационный
23 103-3506113 Трубопровод
24 103-3506102 Змеевик нижний
25 103465-3506100 Змеевик верхний
26 103465-3506104 Трубопровод
27 103-3506106 Трубопровод
28 103-3506115 Трубопровод
29 103-3506293 Трубопровод 6х1
30 404371 Штуцер ввертной Н18-КГ1/2
31 404367 Штуцер
32 103-3511110-10 Влагомаслоотделитель
33 432.410.104.0 Сушилка воздушная
33 103465-3512100 Сушилка воздушная
34 374616 Гайка М12х1,5-6Н
35 403119 Тройник проходной с фланцем LBM12х1,5-6-У6
36 432.407.070.0 Глушитель
36 SIL68A Глушитель
37 103-3511156 Переходник
38 404427 Штуцер проходной Н18-У18
39 375988 Шайба 2.26
40 375040 Гайка М26х1,5-6Н
41 403142 Тройник ввертной L18-К1/8"-М22х1,5
42 379029-10 Штуцер ввертной 10КГ1/8"
43 403145-01 Тройник ввертной Т16-М22х1,5-6
44 404403 Штуцер ввертной 8М12х1,5
45 374640-10 Гайка М22х1,5-6Н
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
