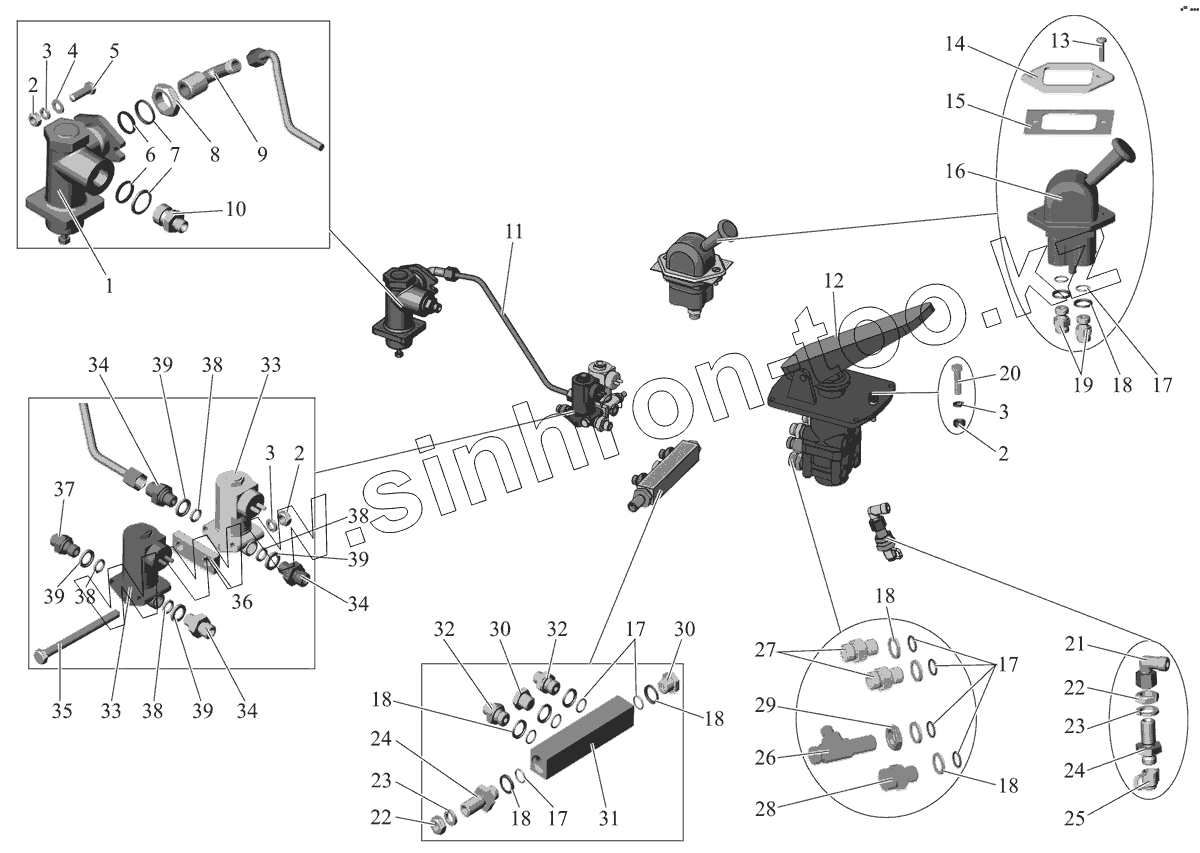

Каталог запасных частей к технике: АМАЗ МАЗ-103 (2011). Аппараты управления тормозами 103-3504001

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
2
3
3
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
16
17
17
17
17
18
18
18
18
18
18
19
20
21
22
22
23
23
24
24
25
26
27
28
29
30
30
31
32
32
33
33
33
33
34
34
34
35
36
37
38
38
38
38
39
39
39
39
Позиция на иллюстрации Заводской номер детали Название детали
1 DB1116 Клапан ограничения давления
1 475.010.011.0 Клапан ограничения давления
2 250510 Гайка М8-6Н
3 252135 Шайба 8 Т
4 252005 Шайба 8
5 201458 Болт М8-6gх25
6 021-025-25-2-3 Кольцо
7 375545 Шайба колпачковая 22х2,7
8 374640 Гайка М22х1,5-6Н
9 402825 Угольник ввертной 8М22х1,5
9 402825-01 Угольник ввертной 8М22х1,5
10 404406 Штуцер ввертной 8М22х1,5
11 101-3506238 Трубопровод 8x1,5
12 461.317.001.0 Кран тормозной рабочиxтормозов
13 231608 Винт 2М6-6gх22
14 103-3537046 Накладка
15 103-3537047 Уплотнитель
16 961.723.001.0 Кран стояночного тормоза
16 DPM61A Кран стояночного тормоза
17 014-018-25-2-3 Кольцо
18 375544 Шайба колпачковая 16х21
19 404408 Штуцер ввертной 10М16х1,5
20 201460 Болт М8-6gх30
21 103-3506121 Угольник привертной 10
22 250636 ГайкаМ16х1,5-6Н
23 252159 Шайба 16Л
24 404418 Штуцер ввертной У10М16х1,5
25 101-3515422 Колпачок защитный
26 403150-01 Тройник ввертной L12-6-М16х1,5
27 404411 Штуцер ввертной 12М16х1,5
28 404413 Штуцер ввертной 16М16х1,5
29 374639 Гайка М16х1,5-6Н
30 378520 Пробка М16х1,5
31 101-3506083 Распределитель
32 404405 Штуцер ввертной 8М16х1,5
33 КЭМ-16 Клапан электромагнитный
33 КЭМ-16-20 Клапан электромагнитный
33 АДЮИ.453644.008 Клапан электромагнитный
34 404403 Штуцер ввертной 8М12х1,5
35 200279 Болт М8-6gх100
36 103-3537052 Проставка
37 404400 Штуцер 6М10х1
38 010-014-25-2-3 Кольцо
39 375542 Шайба колпачковая 12х17
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
