Каталог запасных частей к технике: АМАЗ МАЗ-103 (2005). Установка гидросистемы управления третьей оси

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
4
5
6
7
7
7
8
8
8
9
10
10
10
10
10
10
11
12
13
14
15
16
17
18
19
20
21
22

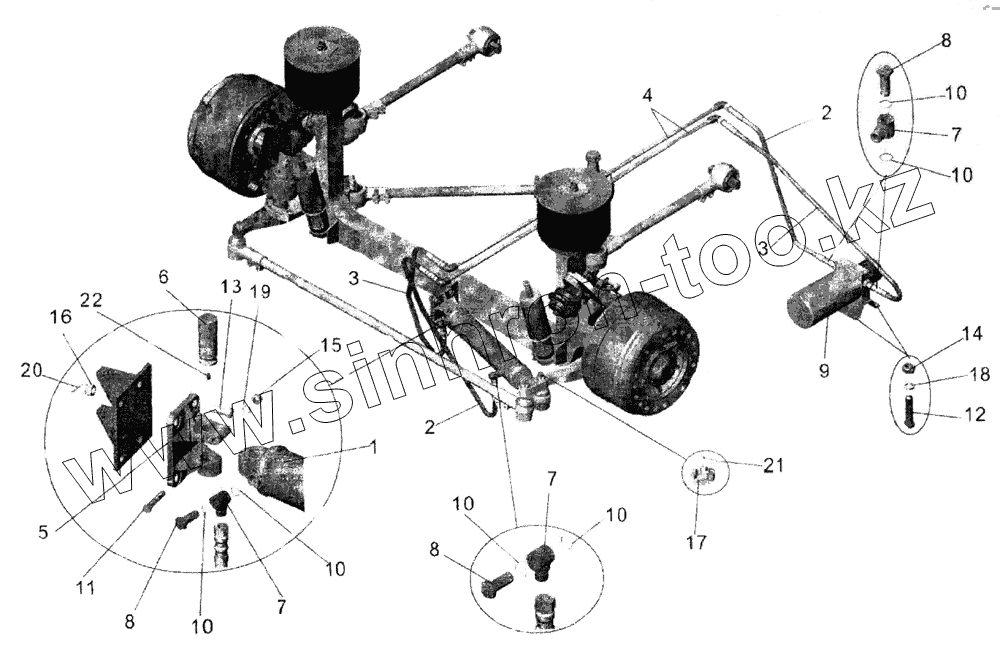

Позиция на иллюстрации Заводской номер детали Название детали
1 151-3405005-01 Цилиндр
1 151-3406005 Цилиндр
2 5335-3408009-10 Шланг
3 64221-3408013 Шланг
4 107065-3420090 Трубопровод
5 103- 3403190 Кронштейн
6 103-3403192 Палец
7 64221-3408016 Наконечник
8 64221-3408017 Болт приводной
9 МРР012 Гидронасос электрический
10 Кольцо Кольцо
11 200372 Болт М12-6gх65
12 201456 Болт М8-6gх20
13 371806 Болт 2М14х1,5-6gх40
14 250610 Гайка М8-6Н
15 250514 Гайка М12-6Н
16 250870 Гайка М14х1,5-6Н
17 251035 Гайка М24х2-6Н
18 252135 Шайба 8 Т
19 252137 Шайба 12 ОТ
20 258040 Шплинт 3,2х25
21 258069 Шплинт 5х36
22 264072 Масленка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
