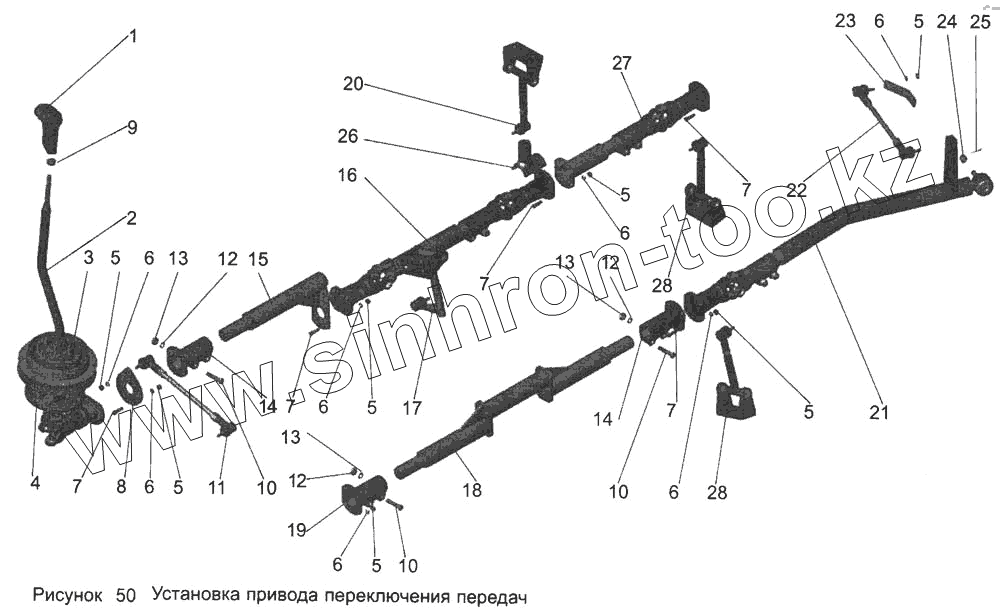

Каталог запасных частей к технике: АМАЗ МАЗ-103. Установка привода переключения передач 104С-1703002
1
2
3
4
5
5
5
5
5
5
5
6
6
6
6
6
6
6
7
7
7
7
7
8
9
10
10
10
11
12
12
12
13
13
13
14
14
15
16
17
18
19
20
21
21
21
22
23
24
25
26
27
28
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 64221-1703301 | Рукоятка | |
| 2 | 103-1703410-01 | Рычаг | |
| 3 | 101-1703425 | Колпак | |
| 4 | 101-1703003 | Накладка | |
| 5 | 250510 | Гайка М8-6Н | |
| 6 | 252135 | Шайба 8 Т | |
| 7 | 201458 | Болт М8-6gх25 | |
| 8 | 101-1703602 | Шайба | |
| 9 | 101-1703646 | Прижим | |
| 10 | 200317 | Болт М10-6gх45 | |
| 11 | 104-1703500 | Тяга | |
| 12 | 252136 | Шайба 10 ОТ | |
| 13 | 250512 | Гайка М10-6Н | |
| 14 | 101-1703023 | Фланец-клемма | |
| 15 | 104-1703010 | Вал передний | |
| 16 | 104-1703016-31 | Вал промежуточный | |
| 17 | 104-1703655 | Опора | |
| 18 | 104С-1703020 | Вал промежуточный | |
| 19 | 105-1703023 | Фланец-клемма | |
| 20 | 101-1703036 | Опора промежуточная | |
| 21 | 104С-1703032 | Хвостовик | |
| 21 | 104С-1703032-21 | Хвостовик | |
| 21 | 104С-1703032-31 | Хвостовик | |
| 22 | 6422-1703490 | Тяга | |
| 23 | 104-1703345 | Пластина | |
| 24 | 250869 | Гайка М12х1,25-6Н | |
| 25 | 258040 | Шплинт 3,2х25 | |
| 26 | 104-1703645 | Колпак защитный | |
| 27 | 104-1703050-31 | Вал | |
| 28 | 101-1703036-01 | Опора |
