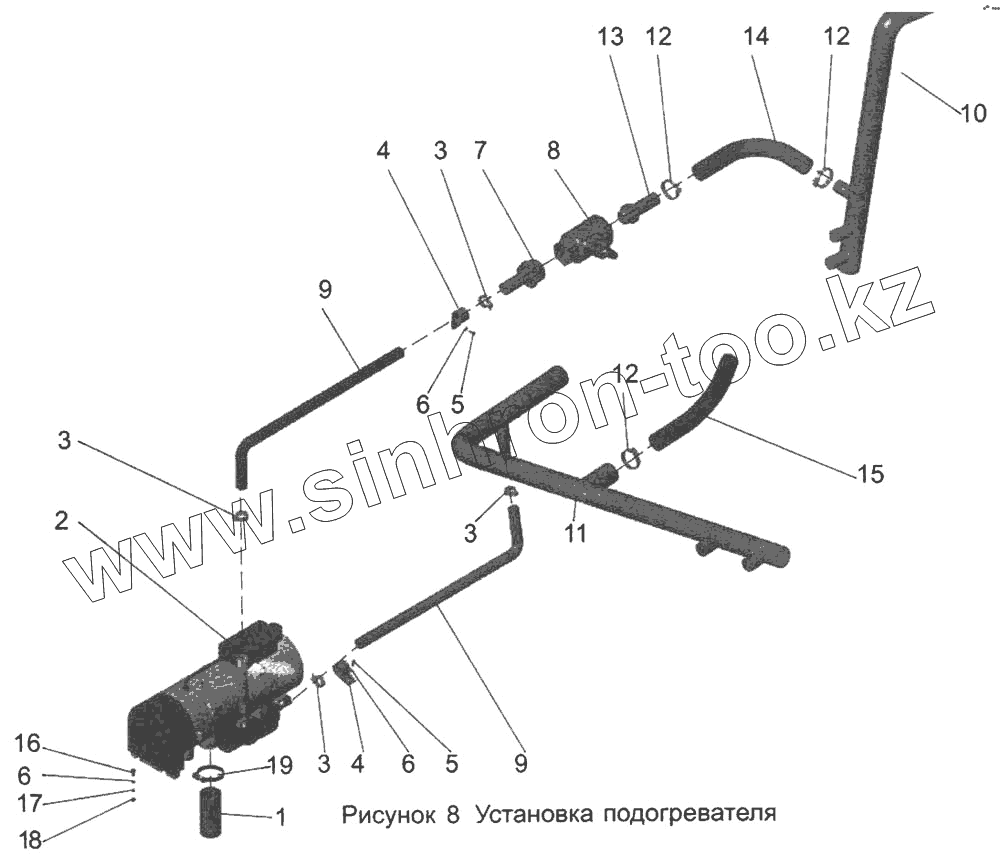

Каталог запасных частей к технике: АМАЗ МАЗ-103. Установка подогревателя 103-1000022-01

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
3
3
4
4
5
5
6
6
6
7
8
9
9
10
11
12
12
12
13
14
15
16
17
18
19
Позиция на иллюстрации Заводской номер детали Название детали
1 353221 Труба выхлопная
2 Подогреватель жидкостный Тhеrmо 908 Подогреватель жидкостный Тhеrmо 908
3 119099 Хомут червячный 25-40
4 379201 Кляммер
5 Винт А-В-6,Зх19 Винт А-В-6,Зх19
6 252004 Шайба 6
7 103-8101352-10 Патрубок
8 101-8101302-01 Кран проходной
9 126840 Шланг
10 103-8101387-10 Трубопровод
11 103-8101282-10 Коллектор
12 64229-1303650 Хомут червячный
13 101-8101352 Патрубок
14 103-1015087-41 Шланг 25х35-1,6
15 103-1015081-41 Шланг 38х49-1,6
16 201420 Болт М6-6gх20
17 252134 Шайба 6Т
18 250508 Гайка М5-6Н
19 367400 Хомут 39-42
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
