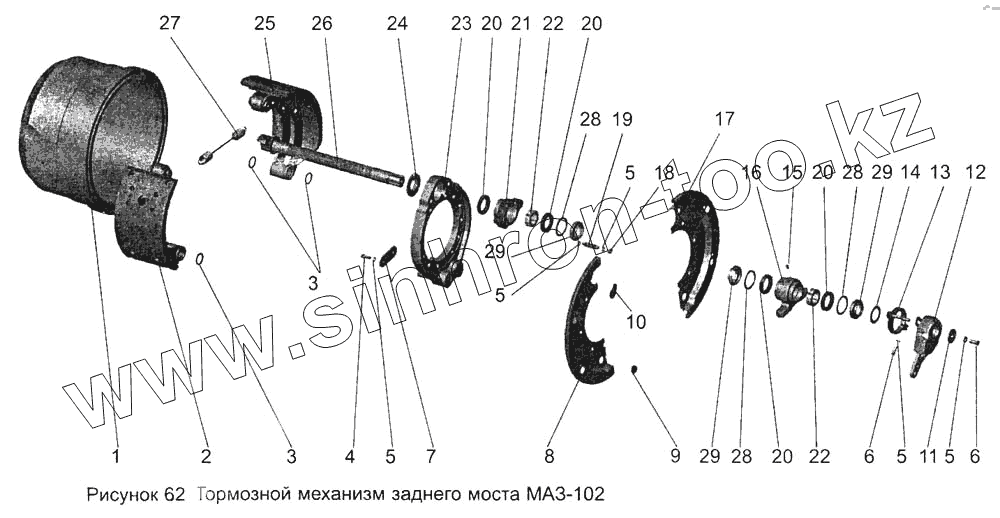

Каталог запасных частей к технике: АМАЗ МАЗ-103. Тормозной механизм заднего моста МАЗ-102
1
2
3
3
4
5
5
5
5
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
20
20
21
22
22
23
24
25
26
27
28
28
28
29
29
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 102-3502111 | 102-3502111 | Кулак левый | |
| 1 | 64221-3502070 | Тормозной барабан | |
| 2 | 54326-3501090 | Колодка правая | |
| 3 | Кольцо 032-038-36-2-3 | Кольцо 032-038-36-2-3 | |
| 4 | 201493 | Болт М10-6gх16 | |
| 5 | 252136 | Шайба 10 ОТ | |
| 6 | 201497 | Болт М10-6gх25 | |
| 7 | 5336-3501133 | Пластина | |
| 8 | 64221-3502150-10 | Щит тормоза | |
| 9 | 500А-8507096 | Заглушка | |
| 10 | 5336-3501192-01 | Заглушка | |
| 11 | 5336-3501155 | Шайба | |
| 12 | 64226-3501136 | Рычаг регулировочный | |
| 13 | 64221-3502180 | Фиксатор | |
| 14 | 64221-3501160 | Прокладка регулировочная | |
| 15 | 264020 | Масленка 1.3.Ц6Хр | |
| 16 | 64221-3502024-10 | Опора | |
| 17 | 64221-3502151-10 | Щит тормоза | |
| 18 | 250612 | Гайка М10-6Н | |
| 19 | 5336-3502153 | Переходник | |
| 20 | Манжета 1.2-40х60-3 | Манжета 1.2-40х60-3 | |
| 21 | 64221-3502019 | Стакан | |
| 22 | Подшипник ШС 40 К | Подшипник ШС 40 К | |
| 23 | 64221-3502012 | Суппорт | |
| 24 | 64221-3502121 | Втулка | |
| 25 | 54326-3501191 | Колодка левая | |
| 26 | 102-3502110 | Кулак правый | |
| 27 | 54326-3501034 | Пружина | |
| 28 | 376365 | Шайба | |
| 29 | 64221-3502021-10 | Корпус |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
